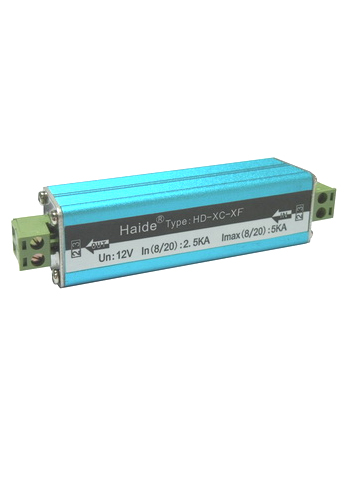

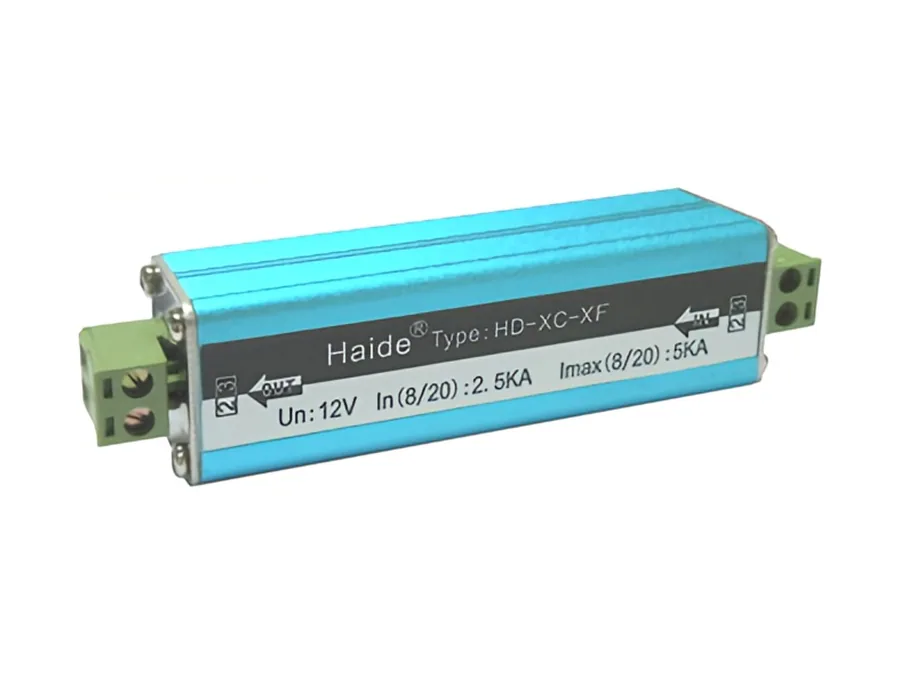

消防控制线路防雷器
性能简介：
此产品适用于消防报警线路等的保护，防止因线路感应过电压对设备的损坏，输出残压低，插入损耗小，双重过流保护，产品适用RJ11、接线端子等端口的保护，保护通路可分为单路或双路。
技术参数表：
|
型 号 |
HD-XC-XF |
||
|
标称工作电压Un |
12V |
24V |
|
|
最大持续工作电压Uc |
15V |
32V |
|
|
标称放电电流In（8/20us） |
5kA |
||
|
最大放电电流Imax（8/20us） |
10kA |
||
|
额定负载电流IL |
1.5A |
||
|
电压保护水平Up |
(X-X) |
110V |
150V |
|
(X-G) |
350V |
350V |
|
|
响应时间Ta |
＜0.1ns |
||
|
插入损耗 |
≤0.2dB |
||
|
插入电阻 |
≤1Ω |
||
|
保护线数 |
单路（2 、3） |
||
|
保护等级 |
IP30 |
||
|
接口方式 |
接线端子 |
||
|
外形尺寸 |
96×25×25mm |
||
|
外壳材料 |
屏蔽金属铝 |
||

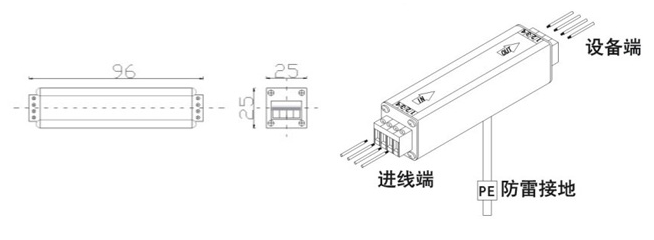

安装说明：
在被保护设备的线路接口前段串联接入避雷器，“OUT”为设备端、“IN”为进线端，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好的电气连接。
