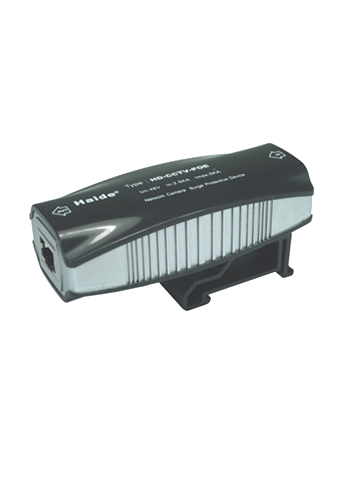

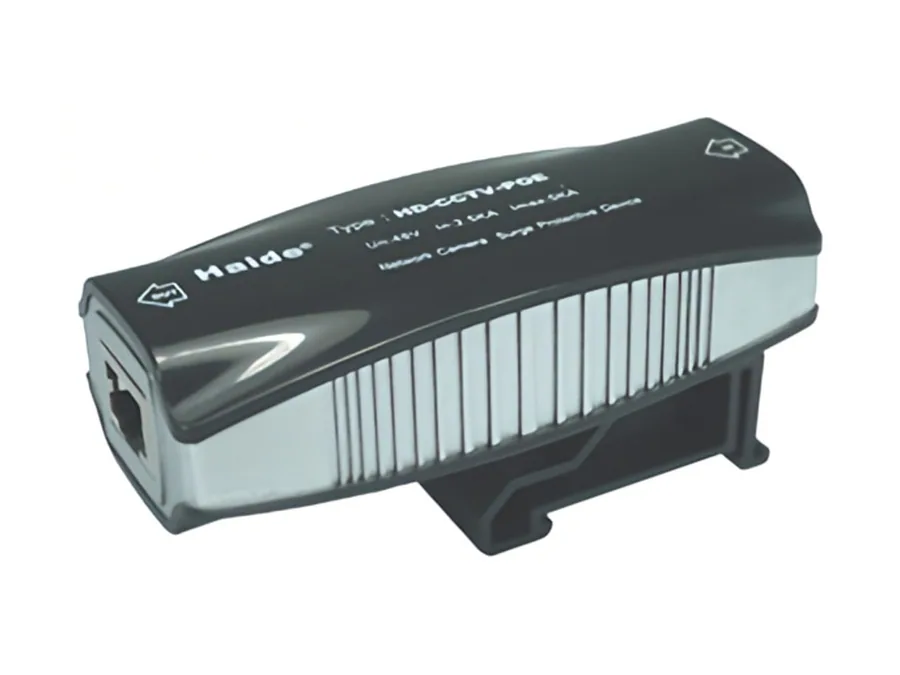

新款POE网络视频防雷器
性能简介：
本产品可以对POE供电网络摄像机的电源、网络线路分别实施浪涌保护，外壳采用防火阻燃塑性材料，体积小，35mm标准导轨安装，输出残压极低，设计充分考虑到器件极间电容和分布电容对数据信号传输的衰减，插入损耗小，网络数据传输速率快,能充分满足传输要求，具有对瞬态过电压快速响应的优点。
技术参数表：
|
型号 |
HD-CCTV-POE/A（POE供电） |
||
|
依据IEC61643-11/IEC61643-21，SPD |
III/T3 |
C2/D1 |
|
|
保护线路 |
电源线路 |
网络线路 |
|
|
标称电压Un |
48V |
48V |
|
|
最大持续工作电压Uc |
60V |
60V |
|
|
耐受冲击电压UOC |
5KV |
5KV |
|
|
冲击电流 |
1.5KA |
1.5KA |
|
|
标称放电电流In（8/20us） |
2.5KA |
2.5KA |
|
|
最大放电电流Imax |
5KA |
5KA |
|
|
电压保护水平Up |
200V |
150V |
|
|
额定负载电流IL |
1A |
|
|
|
漏电流 |
＜5μA |
|
|
|
响应时间Ta |
＜25ns |
＜1ns |
|
|
插入损耗 |
|
≤0.2dB |
|
|
插入电阻 |
|
1Ω |
|
|
带宽FG |
|
100M |
|
|
保护等级 |
IP30 |
||
|

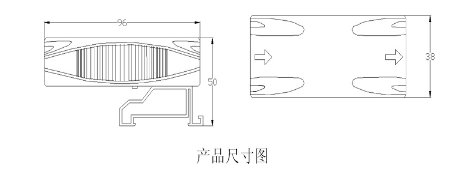

外形尺寸 |
96*50*38mm |
||
|
外壳材料 |
屏蔽塑料防火材料 |
||
|
工作温度范围Tup |
-40℃至+70℃ |
||
|
接口方式 |
RJ45 |
||
|
保护线路 |
45，78线或1,2,3,6线 |
1,2,3,6线 |
|
|
固定方式 |
导轨 |
||
安装方法：
在被保护设备的线路接口前端串联接入避雷器，“OUT”为设备端、“IN”为进线端，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好电气连接。
