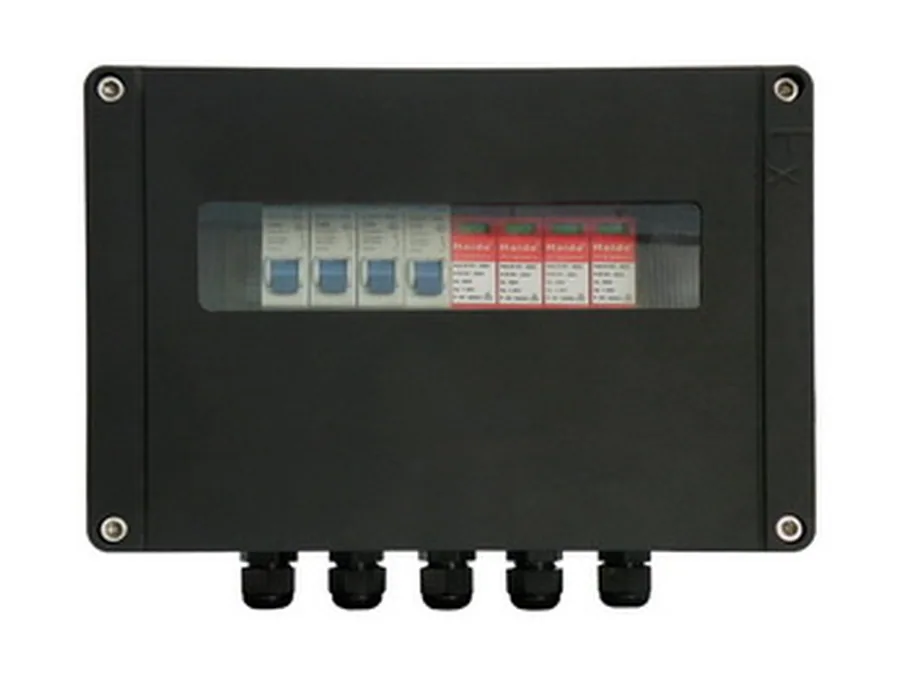

EX防爆电源防雷箱
产品简介：
本产品采用箱式结构，外壳采用高强度、耐腐蚀、热稳定性好的玻璃纤维不饱和聚酯树脂材料，全密封内部装置具有较强的防水、防尘、防腐蚀性能，完全无电弧外泄，具有EX防爆功能认证，更加有效地起到防护的作用，适用于加建筑物、机房、工厂、企业等特殊作业环境中总电源的三级防雷，能有效抑制电源线上的过电压，确保电子设备及其他用电设备的安全运行。
技术参数表：
|
型 号 |
HD-D380(220)C-EX60 |
HD-D380(220)C-EX40 |
HD-D380(220)C-EX20 |
|
标称工作电压Un |
380V/220V |
380V/220V |
380V/220V |
|
最大持续工作电压Uc |
385V/275V |
385V/275V |
385V/275V |
|
标称放电电流In（8/20µs） |
30KA |
20KA |
10KA |
|
最大放电电流Imax（8/20µs） |
60KA |
40KA |
20KA |
|
电压保护水平Up |
2KA |
1.6KV |
1.2KV |
|
前置过流保护 |
63A |
32A |
15A |
|
外形尺寸 |
260×180×120mm |
||
|
响应时间Ta |
≤25ns |
||
|
工作温度范围Tup |
-40℃至+80℃ |
||
|
最小安装导体截面 |
10mm2多股线 |
||
|
防爆功能 |
具备 |
||
|
防腐蚀、防水、防尘功能 |
具有 |
||
|
保护等级 |
IP67 |
||
|
外壳材料 |
高强度玻璃纤维不饱和聚酯树脂 |
||
|
接线方式 |
并联 |
||
|
保护方式 |
4+0/3+1/1+1/2+0 |
||
安装方法：
远距离架空进线在进入建筑物时将零线重复接地。
电源相线（L）、零线（N）分别接入电涌保护器相应接线端子，保证牢固及可靠，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好电气连接。建议导线规格：不小于10平方，导线要求短、直。
