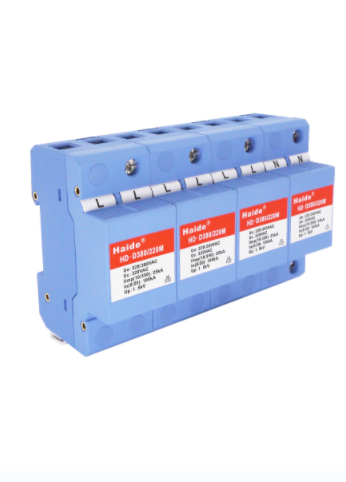

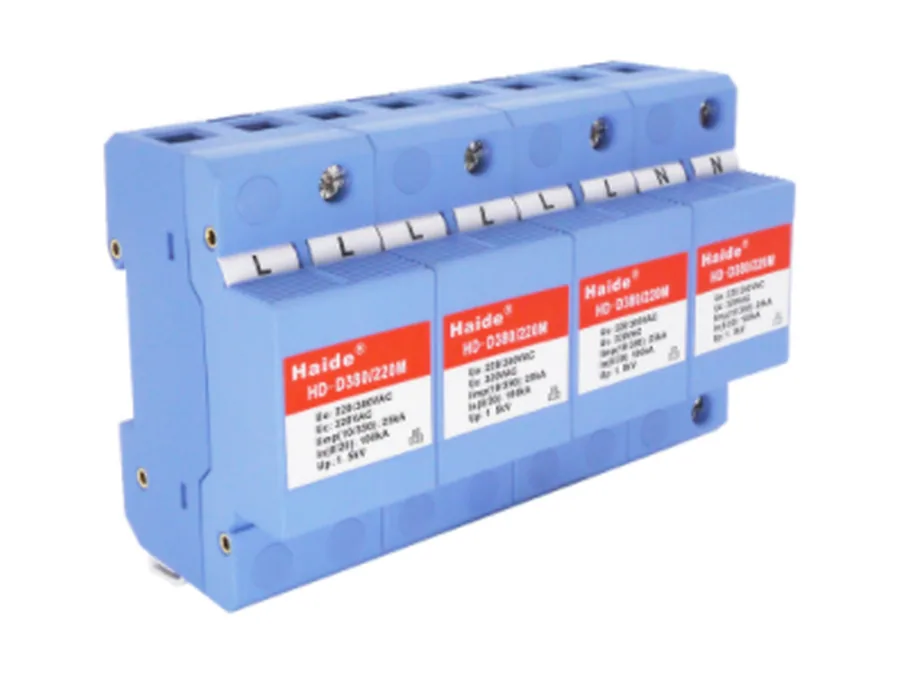

B+C复合型电源防雷模块
性能简介：
复合型低压配电系统电涌保护器，依据IEC标准设计，采用提前点火间隙和能量自动匹配技术，具有失效检测指示、标准模块化安装，具备极大的雷电流泄放能力，适用于建筑物总电源系统的防雷保护，35毫米标准导轨安装，维护极为方便，此级防雷器并联于线路中，对后接设备的功率无限制。
技术参数表：
|
型号 |
HD-D380BCM200 |
HD-D38OBCM100 |
HD-D38OBCM60 |
HD-D38O/220M |
|
标称工作电压Un |
380V/220V |
380V/220V |
380V/220V |
380V/220V |
|
最大持续工作电压Uc |
320V |
320V |
320V |
320V |
|
雷电冲击电流Iimp（10/350us） |
50kA |
25kA |
15kA |
25kA |
|
标称放电电流In（8/20us） |
200kA |
100kA |
60kA |
100kA |
|
电压保护水平Up |
2kV |
1.5kV |
1kV |
1.5kV |
|
续流抑制If |
3kA |
|||
|
点火启动电压 |
900V |
|||
|
响应时间Ta |
≤100ns |
|||
|
外形尺寸 |
144×90×64mm |
|||
|
工作温度范围Tup |
-40℃至+70℃ |
|||
|
最小安装导体截面 |
6mm2多股线 |
|||
|
保护等级 |
IP20 |
|||
|
外壳材料 |
防火阻燃性材料 |
|||
|
接线方式 |
并联 |
|||
|
保护方式 |
4+0/3+1 |
|||

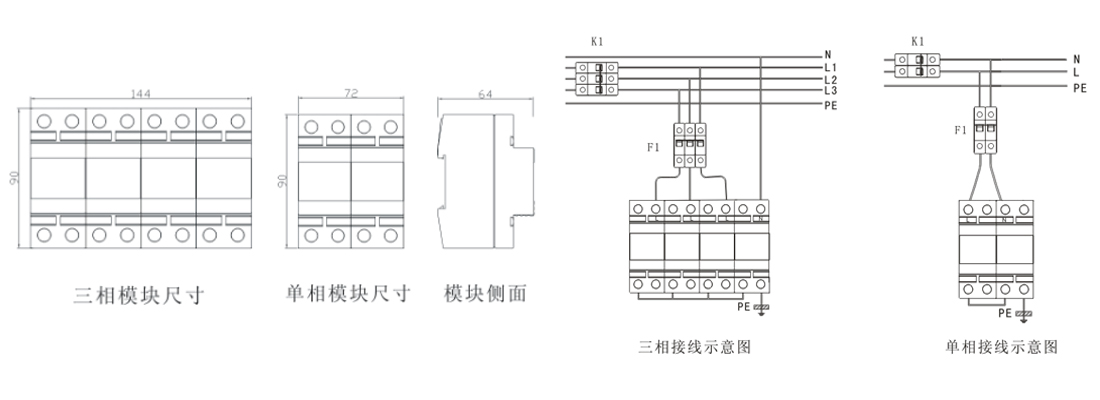

安装方法：
远距离架空进线在进入建筑物时将零线重复接地。
电源相线（L）、零线（N）分别接入电涌保护器相应接线端子，保证牢固及可靠，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好电气连接。
建议导线规格：不小于6平方，导线要求短、直。
