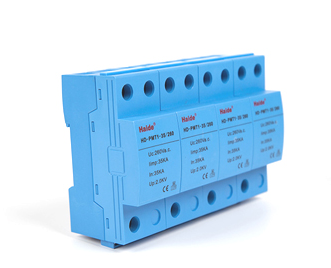

I级三相配电电源防雷模块
性能简介：
本系列产品主要应用于主配电系统的I级雷电涌保护器。具有雷电承受能力强达35KA（Iimp），电压保护水平低（≤2.5KV），故障率极低，无漏流，断续流能力强（25KA），无电弧外泄等优点。可以组合成2P、3P、4P结构，适用于TT/TN/IT电网类型。是主配电屏、总配电柜、总开关处一级雷电防护的最佳选择。
技术参数表：
|
型号 |
HD-PMT1-15/260 |
HD-PMT1-25/260 |
HD-PMT1-35/260 |
|
依据IEC61643-11，SPD |
I/T1 |
I/T1 |
I/T1 |
|
模组数 |
3P/4P |
3P/4P |
3P/4P |
|
适用电网类型 |
TT/TN-S/TN-C-S TN-C/IT TT/TN-S/TN-C-S |
||
|
标称电压Uo |
380V |
380V |
380V |
|
最大持续工作电压Uc |
260V |
260V |
260V |
|
冲击电流Iimp |
15KA |
25KA |
35KA |
|
电压保护水平Up |
2.5KV |
||
|
短路耐受电流 |
25KA |
||
|
响应时间 |
100ns |
||
|
前置熔断器 |
125A gL/gG |
||
|
漏电流 |
＜5uA |
||
|
连接线径 |
6mm² |
||
|
工作温度 |
-40℃至+70℃ |
||
|
湿度 |
95% |
||
|
海拔高度 |
2000m |
||
|
防护等级 |
IP20 |
||
|
阻燃等级UL94 |
V0 |
||
|
安装 |
卡接于35mm电气导轨 |
||
|
保护模式 |
3L-N/PE ，3L/N-PE |
||
|

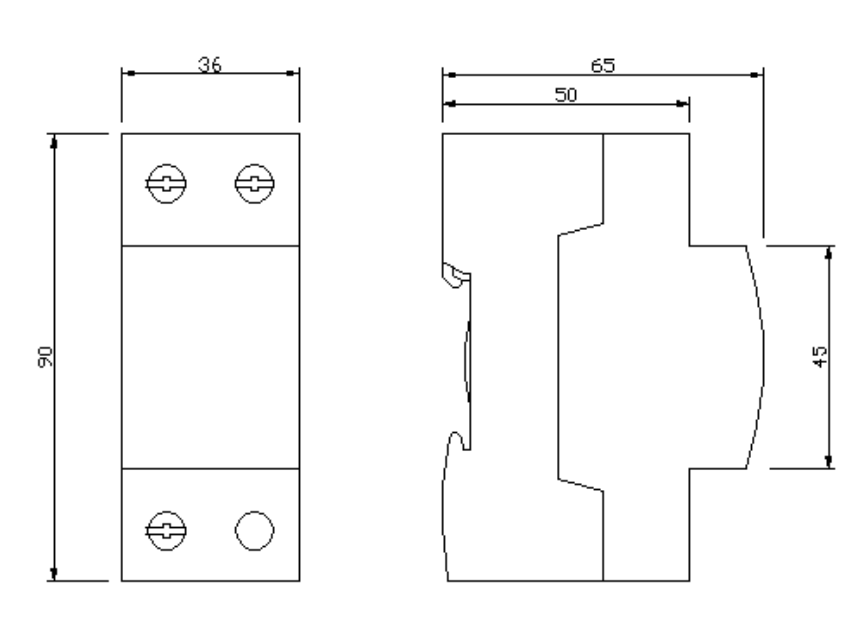

外形尺寸 |
108/144*90*65mm |
||
安装方法：
远距离架空进线在进入建筑物时将零线重复接地。
电源相线（L）、零线（N）分别接入电涌保护器相应接线端子，保证牢固及可靠，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好电气连接。
建议导线规格：不小于6平方，导线要求短、直。
