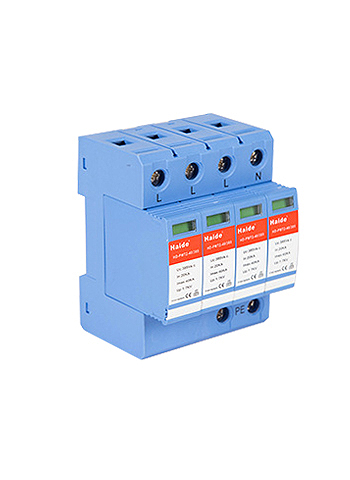

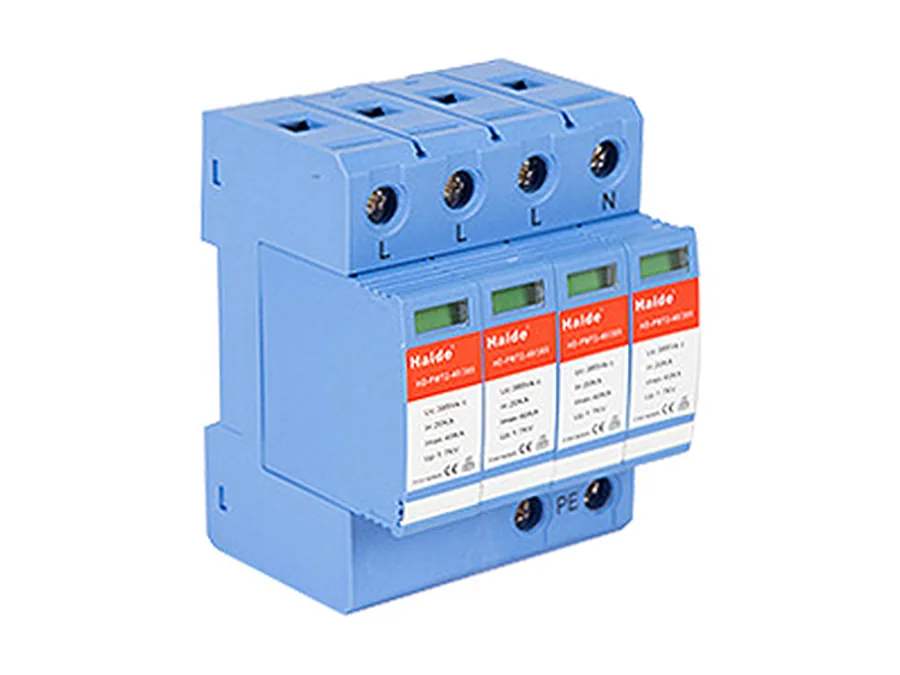

II级配电电源防雷模块
性能简介
本产品是应用于主配电系统的II级雷电涌保护器。具有雷电承受能力强达40KA（Imax），电压保护水平低(≤1.7KV)，漏流少于10uA，断续流能力强（25KA）等优点。采用一体化底座和可插拔芯片结构，有2P、4P组合，适用于TT/TN电网类型。是分配电柜、次级开关处二级雷电防护的最佳选择。
技术参数表
|
型号 |
HD-PMT2-40/385 |
HD-PMT2-20/385 |
|
|
模组数 |
4P/2P |
4P/2P |
|
|
适用电网类型 |
TT/TN-S/TN-C-S |
TT/TN-S/TN-C-S |
|
|
标称电压Un |
220/380V |
220V/380V |
|
|
最大持续工作电压Uc |
385V |
385V |
|
|
电压保护水平Up |
1.7KV |
1.6KV |
|
|
标称放电电流In |
20KA |
10KA |
|
|
最大放电电流Imax |
40KA |
20KA |
|
|
短路耐受电流 |
25KA |
25KA |
|
|
响应时间 |
25ns |
25ns |
|
|
前置熔断器 |
32A |
16A |
|
|
漏电流 |
10uA |
||
|
连接线径 |
6mm2 |
||
|
故障指示 |
Yes |
||
|
工作温度 |
-40℃~+70℃ |
||
|
湿度 |
≤95% |
||
|
海拔高度 |
≤2000m |
||
|
防护等级 |
IP20 |
||
|
阻燃等级 |
V0 |
||
|
安装 |
卡接于35mm电气导轨 |
||
|

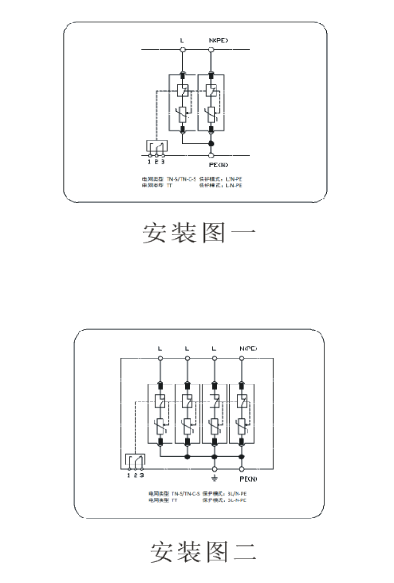

保护模式 |
L/N-PE，L-N-PE |
3L/N-PE，3L-N-PE |
|
|
外形尺寸 |
72*90*65mm/36*90*65mm |
||
