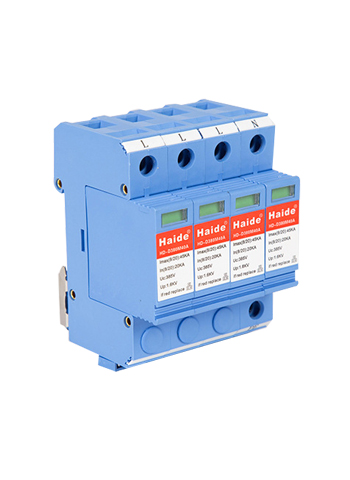

新Ⅱ级电源防雷模块
性能简介
低压配电系统电涌保护器，依据IEC标准设计，具有失效检测指示、可插拔更换防雷模块，具备极大的雷电流泄放能力，适用于建筑物电源系统的二、三级防雷，35毫米标准导轨安装，维护极为方便，此级防雷器并联于线路中，对后接设备的功率无限制。
技术参数表
|
型 号 |
HD-D380M40A |
|
标称工作电压Un |
380V |
|
最大持续工作电压Uc |
385V |
|
标称放电电流In（8/20us） |
20KA |
|
最大放电电流Imax（8/20us） |
45KA |
|
电压保护水平Up |
1.6KV |
|

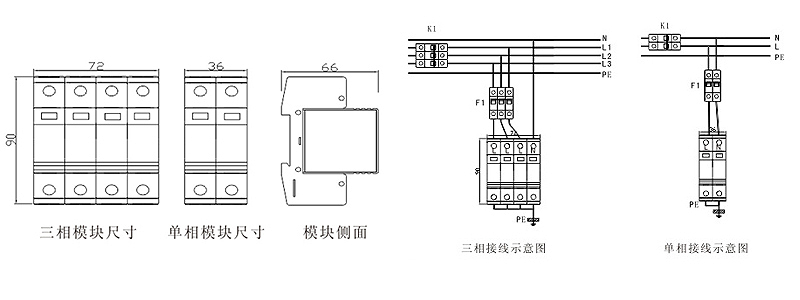

外形尺寸 |
72/36×90×66mm |
|
响应时间Ta |
≤25ns |
|
工作温度范围Tup |
-40℃至+70℃ |
|
最小安装导体截面 |
6mm2多股线 |
|
保护等级 |
IP20 |
|
外壳材料 |
防火阻燃性材料 |
|
接线方式 |
并联 |
|
保护方式 |
4+0/2+0 |
|
执行标准 |
GB18802.1-2011 |
|
试验测试类别 |
T2 |
安装方法
远距离架空进线在进入建筑物时将零线重复接地。
电源相线（L）、零线（N）分别接入电涌保护器相应接线端子，保证牢固及可靠，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好电气连接。
建议导线规格：不小于6平方，导线要求短、直。
