千兆网络防雷器 HD-XNET-RJ45/E1000

在线咨询
Click Refresh Verification Code

产品概述

千兆网络防雷器


性能简介:

本产品依据TIA/EIA568B-2.1ISO/IEC11801标准设计,通用的RJ45接线端口,可将产品非常方便地串接在被保护设备前端;优质、高泄放能力的电涌保护器件和低电容、超快速恢复二极管矩阵结构,为数据线提供高能粗级保护和低能量的精细保护,具有良好的频率传输特性、较高的通流量和极快的响应速度,可广泛应用于办公和工业场所网络综合布线及类似用途的数据通讯系统中,如1000M以太网、ATMISDNVOIP网络、POE系统等。


技术参数:

型 号

HD-XNET-RJ45/E1000/8A

HD-XNET-RJ45/E1000/8B

标称工作电压Un

36V

36V

最大持续工作电压Uc

48V

48V

标称放电电流In8/20us

2.5KA

5KA

最大放电电流Imax8/20us

5KA

10KA

电压保护水平Up

X-X

130V

130V

X-G

600V

600V

响应时间Ta

1ns

1ns

工作温度范围Tup

-40℃至+80

-40℃至+80

保护等级

IP20

IP20

响应时间Ta

0.2dB

0.2dB

外壳材料

屏蔽金属铝

屏蔽金属铝

接线方式

串联

串联

保护线数

1-8线

1-8线

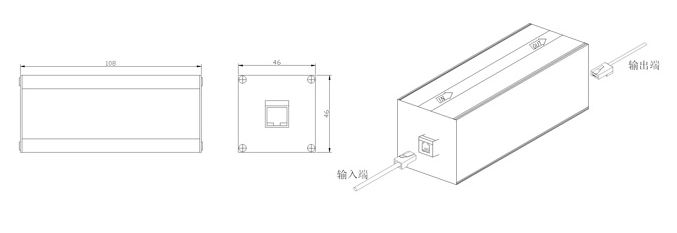

外形尺寸

105×45×45mm

105×45×45mm


安装方法:
在被保护设备的线路接口前端串联接入避雷器,"OUT"为设备端、"IN"为进线端,将避雷器接地端与防雷地线(推荐接地电阻≤4Ω)作良好电气连接。
