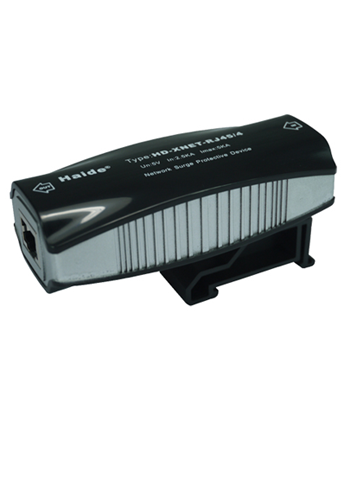

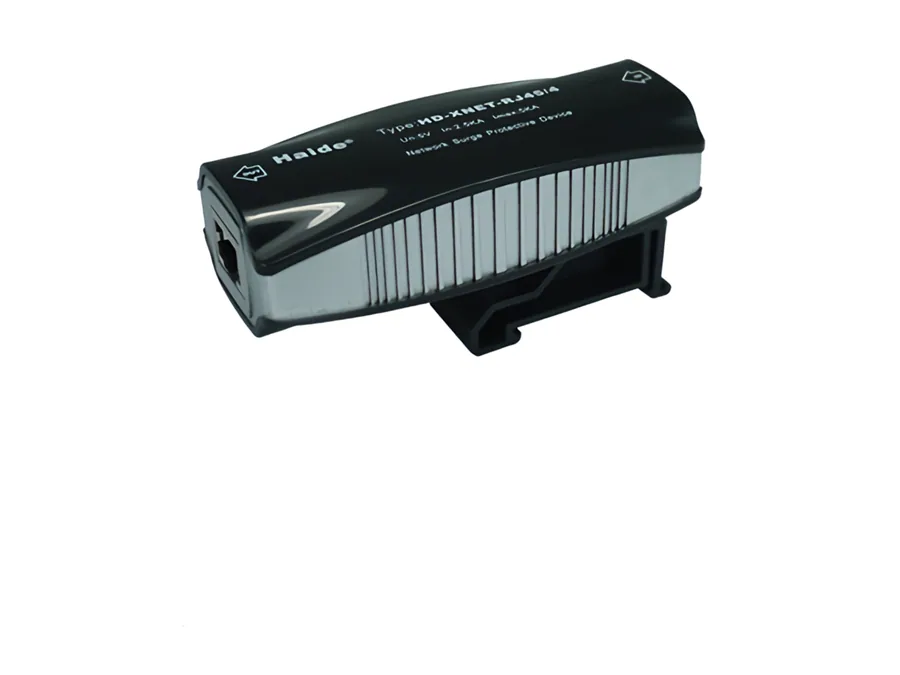

单口网络防雷器
性能简介:
计算机网络信号电涌保护器,依据IEC电涌保护器的标准设计,充分考虑到器件极间电容和分布电容对数据信号传输的衰减,插入损耗小,输出残压极低,具优越的传输性能,动作快,插损小,RJ45接口,4线或者8线保护,带宽100M。
技术参数表:
型 号 |
HD-XNET-RJ45/4 |
HD-XNET-RJ45/8 |
额定电压Un |
5V |
12V |
最大持续工作电压Uc |
12V |
15V |
标称放电电流In(8/20us) |
2.5KA |
300A |
最大放电电流Imax(8/20us) |
5KA |
600A |
电压保护水平Up |
(X-X)≤70V |
(X-X)≤85V |
(X-G)≤400V |
(X-G)≤85V |
|
串联阻抗R |
1Ω |
无 |

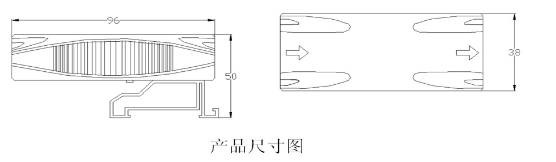

外形尺寸 |
96×50×38mm |
|
保护线数 |
1,2,3,6线 |
8线全保护 |
响应时间Ta |
≤1ns |
|
插入损耗 |
≤0.2dB |
|
工作温度范围Tup |
-40℃至+70℃ |
|
保护等级 |
IP20 |
|
外壳材料 |
屏蔽塑料防火材料 |
|
接线方式 |
串联 |
|
接口方式 |
RJ45 |
安装方法:
在被保护设备的线路接口前端串联接入避雷器,"OUT"为设备端、"IN"为进线端,将避雷器接地端与防雷地线(推荐接地电阻≤4Ω)作良好电气连接。
