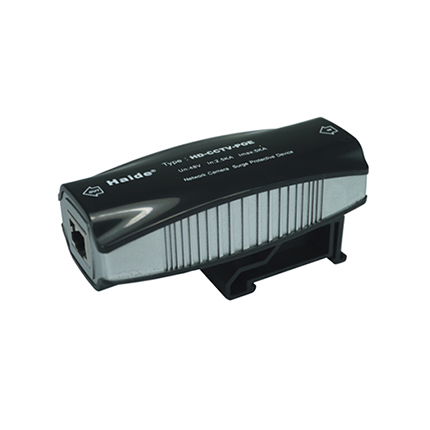

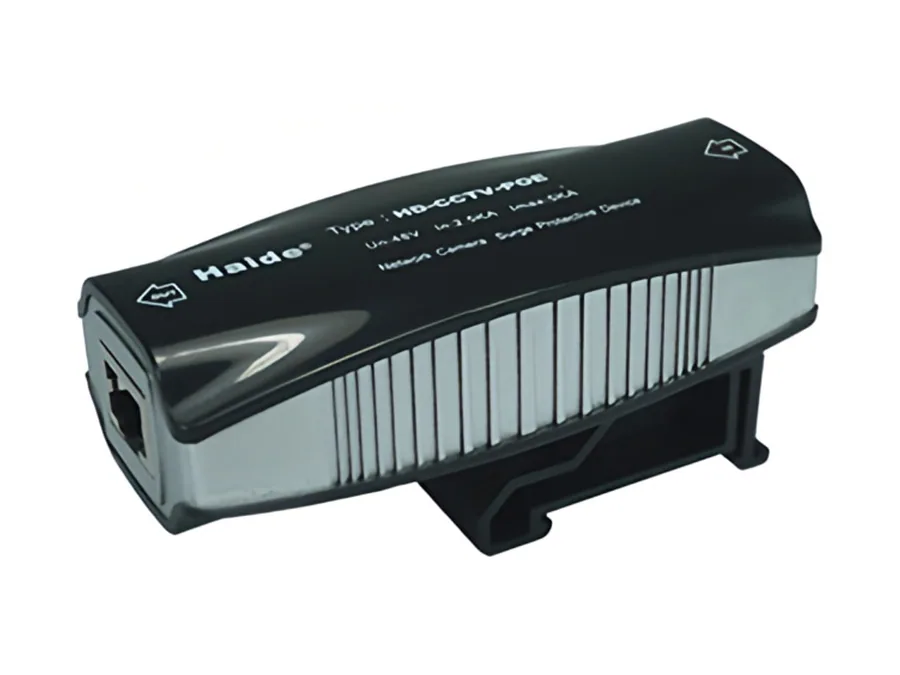

新款POE网络视频防雷器

本产品可以对POE供电网络摄像机的电源、网络线路分别实施浪涌保护,外壳采用防火阻燃塑性材料,体积小,35mm标准导轨安装,输出残压极低,设计充分考虑到器件极间电容和分布电容对数据信号传输的衰减,插入损耗小,网络数据传输速率快,能充分满足传输要求,具有对瞬态过电压快速响应的优点。
在线咨询
Click Refresh Verification Code

产品概述

技术参数表:

型号

HD-CCTV-POE/A(POE供电)

依据IEC61643-11/IEC61643-21SPD

III/T3

C2/D1

保护线路

电源线路

网络线路

标称电压Un

48V

48V

最大持续工作电压Uc

60V

60V

耐受冲击电压Uoc

5KV

5KV

冲击电流

1.5KA

1.5KA

标称放电电流In8/20us

2.5KA

2.5KA

最大放电电流Imax

5KA

5KA

电压保护水平Up

200V

150V

额定负载电流IL

1A


漏电流

5μA


响应时间Ta

25ns

1ns

插入损耗


0.2dB

插入电阻


1Ω

带宽FG


100M

保护等级

IP30

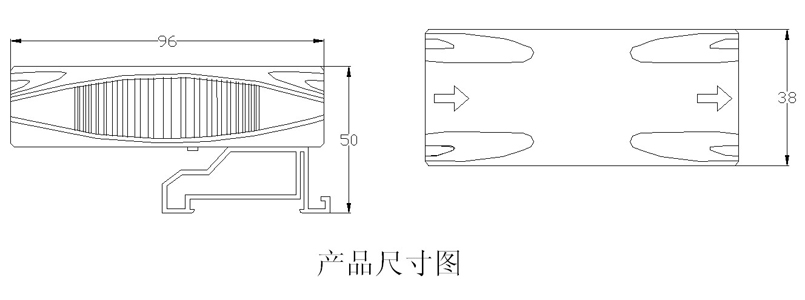

外形尺寸

96*50*38mm

外壳材料

屏蔽塑料防火材料

工作温度范围Tup

-40℃至+70

接口方式

RJ45

保护线路

4578线或1,2,3,6线

1,2,3,6线

固定方式

导轨



安装方法:

在被保护设备的线路接口前端串联接入避雷器,“OUT”为设备端、“IN”为进线端,将避雷器接地端与防雷地线(推荐接地电阻≤4Ω)作良好电气连接。
