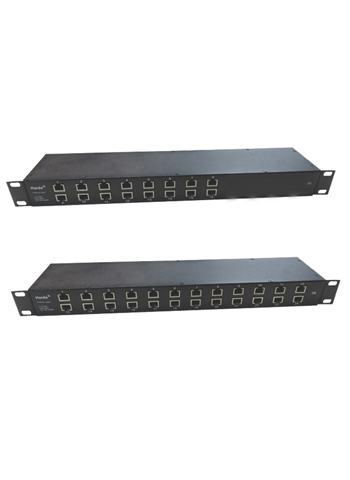

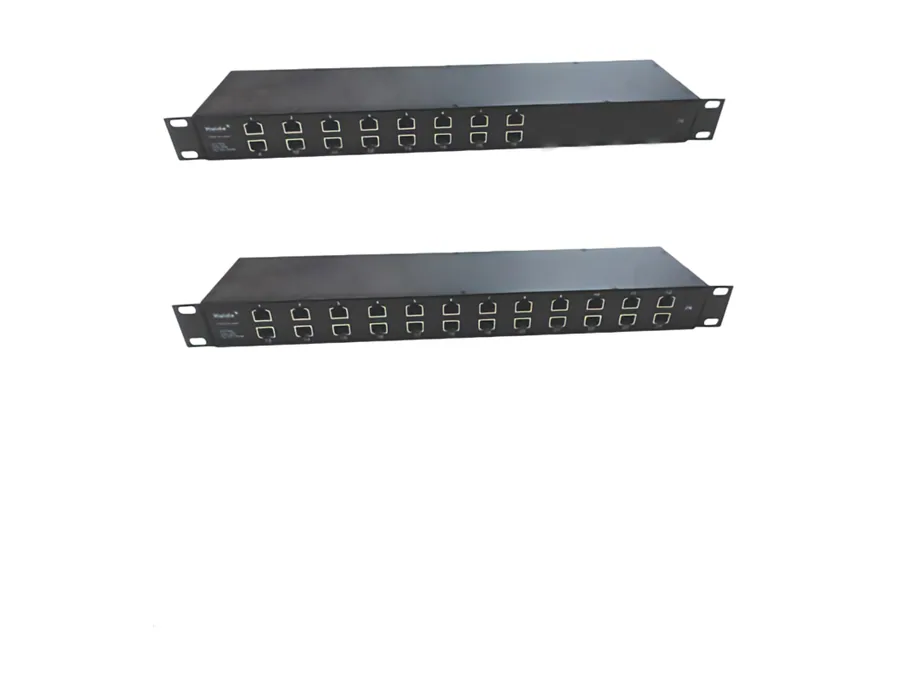

千兆计算机网络防雷器
本产品依据TIA/EIA568B-2.1和ISO/IEC11801标准设计，可广泛应用于办公和工业场所网络综合布线及类似用途的数据通讯系统中，如1000M以太网、ATM、ISDN、VOIP网络、POE系统等。通用的RJ45接线端口，可将产品非常方便地串接在被保护设备前端；优质、高泄放能力的电涌保护器件和低电容、超快速恢复二级管矩阵结构，为数据线提供高能粗级保护和低能量的精细保护，具有良好的频率传输特性、较高的通流量和极快的响应速度。
技术参数表：
|
型号 |
HD-XNET-16（24）RJ45/E1000 |
|
|
标称工作电压Un |
36V |
|
|
最大持续工作电压Uc |
48V |
|
|
耐受冲击电压Uoc |
5KV |
|
|
冲击电流Iimp |
1.5KA |
|
|
标称放电电流In(8/20μs) |
2.5KA |
|
|
最大放电电流Imax(8/20μs) |
5KA |
|
|
电压保护水平Up |
X-X |
≤130V |
|
X-G |
≤600V |
|
|
响应时间Ta |
≤1ns |
|
|
工作温度范围Tup |
-40℃ 至+70℃ |
|
|
保护等级 |
IP20 |
|
|
插入损耗 |
0.2dB |
|
|
带宽fG |
1000M |
|
|
外壳材料 |
金属喷涂 |
|
|
接线方式 |
串联 |
|
|
保护线数 |
1-8线 |
|
|
外形尺寸 |
483*94*45mm |
|
|
固定方式 |
1U网络机柜 |
|

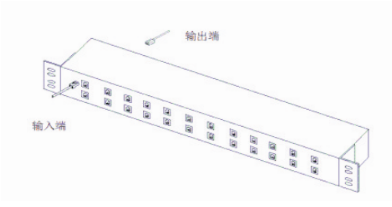

安装方法：
在被保护设备的线路接口前端串联接入避雷器，“OUT”为设备端、“IN”为进线端，将避
雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好电气连接。
