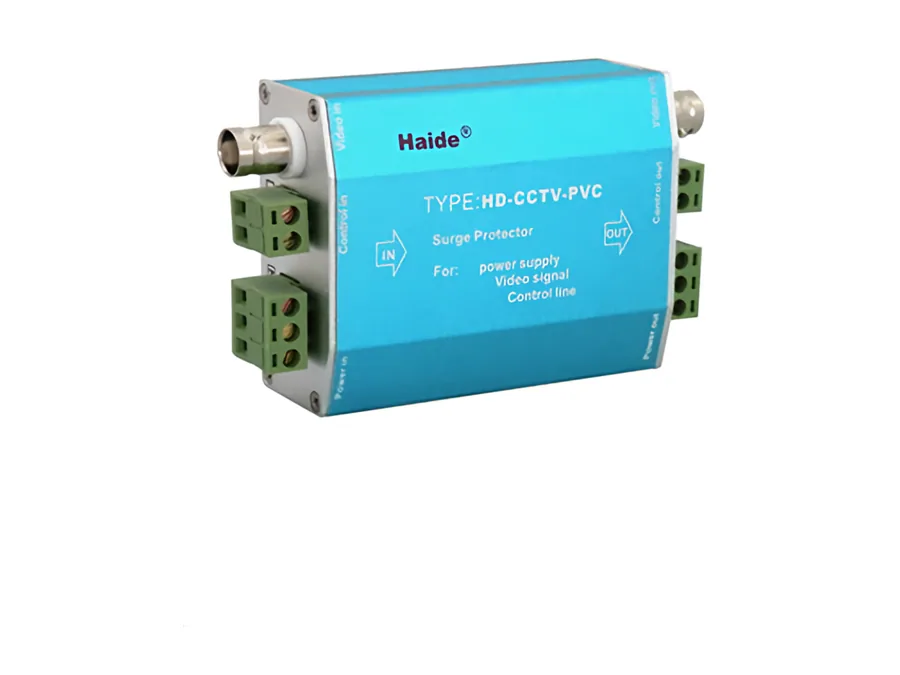

三合一视频防雷器 HD-CCTV-PVC

在线咨询
Click Refresh Verification Code

产品概述

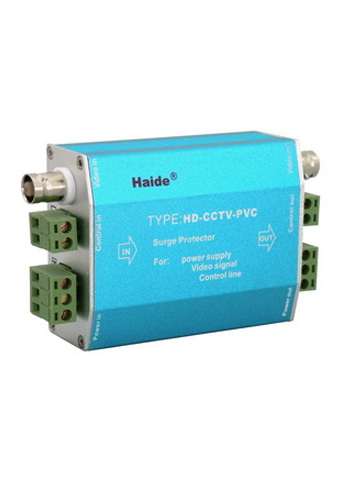

三合一视频防雷器


性能简介

本产品适用于监控摄象机的视频信号线路、控制线路和电源线路的雷电电涌的防护,集合以上三种防雷功能于一体,外壳采用整体铝合金结构,体积小,输出残压极低,设计充分考虑到器件极间电容和分布电容对数据信号传输的衰减,插入损耗小,能充分满足视频信号传输要求,具有对瞬态过电压快速响应的优点。


技术参数表

型 号

HD-CCTV-PVC/**

保护线路

视频线路

电源线路

控制线路

标称工作电压Un

±5V

12V

24V

220V

6.8V

12V

24V

最大持续工作电压Uc

±6.8V

16V

32V

275V

7.5V

15V

32V

标称放电电流In8/20US

2.5KA/5KA/1.5KA

5KA

2.5KA/5KA/1.5KA

最大放电电流Imax8/20US

5KA/10KA/3KA

10KA

5KA/10KA/3KA

电压保护水平Up

X-X40/75/35V


80V

110V

50V

X-G400V


400V

400V

400V

限制电压Up


55V

160V

1.1KV


额定负载电流IL


1.5A

1A

漏电流IA


5uA


响应时间TA

1ns

25ns

1ns

插入损耗

0.2dB


0.2dB

插入电阻

4Ω


4Ω

带宽FG

40MHZ



数据传输速率VS



2MHZ

保护等级

IP30

工作温度范围TUP

-40℃至+70

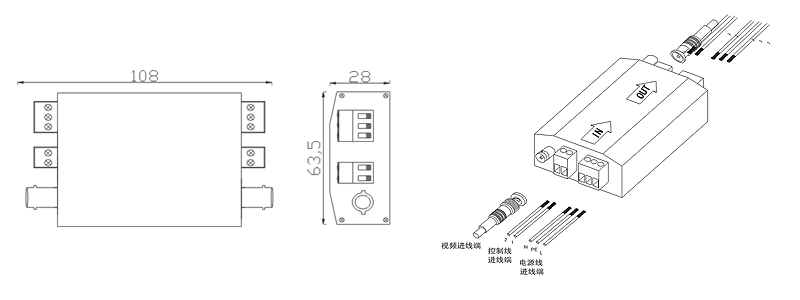

外形尺寸

108×63.5×28mm

外壳材料

屏蔽金属铝

接口方式

BNC

接线端子

接线端子




安装方法
在被保护设备的线路接口前端串联接入避雷器,“OUT”为设备端、“IN”为进线端,将避雷器接地端与防雷地线(推荐接地电阻≤4Ω)作良好电气连接。
