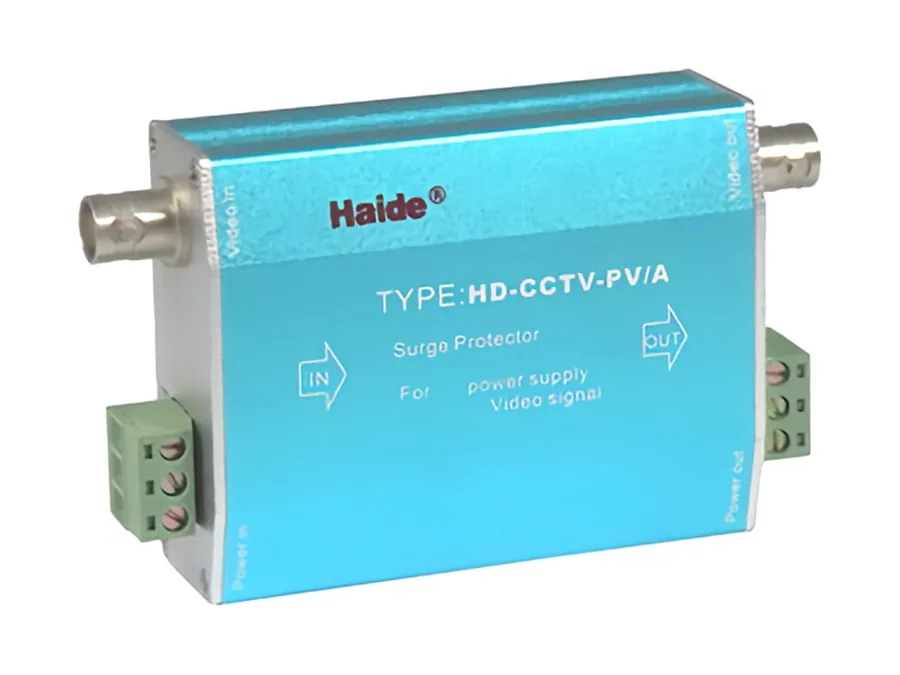

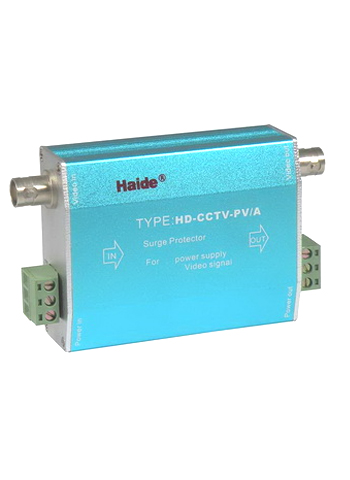

二合一视频防雷器
性能简介
本产品可以分别对摄像机的电源、视频线路实施浪涌保护，外壳采用整体铝合金结构，体积小，输出残压极低，设计充分考虑到器件极间电容和分布电容对数据信号传输的衰减，插入损耗小，能充分满足视频信号传输要求，具有对瞬态过电压快速响应的优点。
技术参数表
|
型 号 |
HD-CCTV-PV/** |
|||||
|
保护线路 |
视频线路 |
电源线路 |
||||
|
标称工作电压Un |
±5V |
12V |
24V |
220V |
||
|
最大持续工作电压Uc |
±6.8V |
16V |
32V |
275V |
||
|
标称放电电流In（8/20us） |
2.5KA/5KA/1.5KA |
5KA |
||||
|
最大放电电流Imax（8/20us） |
5KA/10KA/3KA |
10KA |
||||
|
电压保护水平Up |
X-X：40/75/35V |
|
||||
|
X-G：400V |
|
|||||
|
限制电压Up |
|
55V |
160V |
1.1KV |
||
|
额定负载电流IL |
|
1A |
||||
|
漏电流IA |
|
≤5uA |
||||
|
插入损耗 |
≤0.2dB |
|
||||
|
插入电阻 |
≤1Ω |
|
||||
|
带宽FG |
40MHZ |
|
||||
|
响应时间Ta |
≤1ns |
≤25ns |
||||
|
保护等级 |
IP30 |
|||||
|
工作温度范围Tup |
-40℃至+70℃ |
|||||
|
外形尺寸 |
108×63.5×28mm |
|||||
|
外壳材料 |
屏蔽金属铝 |
|||||
|
接口方式 |
BNC |
接线端子 |
||||

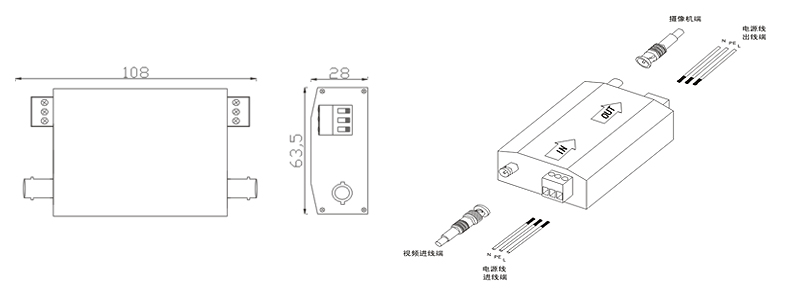

安装方法
在被保护设备的线路接口前端串联接入避雷器，“OUT”为设备端、“IN”为进线端，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好电气连接。
