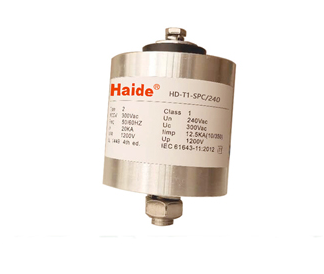

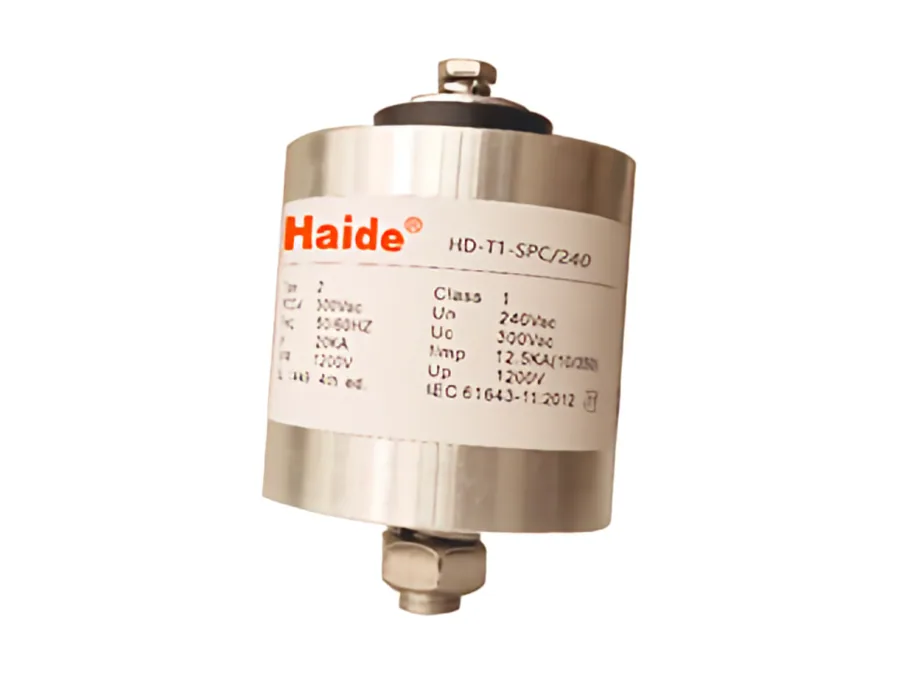

单路柱状一级防雷器
性能简介：
本产品设计用于总电源开关柜的低压输出，保护后端设备免遭从高压侧引入的直击雷或故障过压浪涌的冲击。本产品使用密封结构，可以应用于各种极端恶劣的环境中而保持优异性能，具有防爆、防水、防潮、防腐蚀的效果。可应用于风能、太阳能、石化、矿业、电力等各种领域。
本品采用高能型半导体器件，残压低，耐冲击，安装于密封金属外壳内，具有自散热功能及过热过流脱扣功能，能起到防爆防火的功能。
技术参数表：
|
型号 |
HD-T1-SPC/240 |
HD-T1-SPC/400 |
HD-T1-SPC/480 |
HD-T1-SPC/690 |
|
额定电压 Un |
240VAC |
400VAC |
480VAC |
690VAC |
|
最大工作电压 Uc |
300VAC |
480VAC |
600VAC |
860VAC |
|
额定放电电流 In(8/20 us) |
20KA |
20KA |
20KA |
20KA |
|
最大放电电流 Imax(8/20us) |
140KA |
140KA |
140KA |
140KA |
|
冲击电流 Iimp(10/350 μs ) |
12.5KA |
12.5KA |
12.5KA |
12.5KA |
|
电压保护水平 Up(In10KA) |
1.2KV |
1.8KV |
2.3KV |
3.3KV |
|
最大漏电流 Ir |
<5 uA |
<5 uA |
<5 uA |
<5 uA |
|
安装方式 |
3+0 3+1 |
3+0 3+1 |
3+0 3+1 |
3+0 3+1 |
|
动作反应时间Ta |
≤25 ns |
≤25 ns |
≤25 ns |
≤25 ns |
|
防护等级 |
IP68 |
IP68 |
IP68 |
IP68 |
|
外形尺寸 |
φ63.5*95mm |
φ63.5*95mm |
φ63.5*95mm |
φ63.5*100mm |

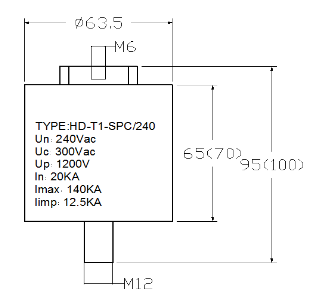

外形尺寸：
