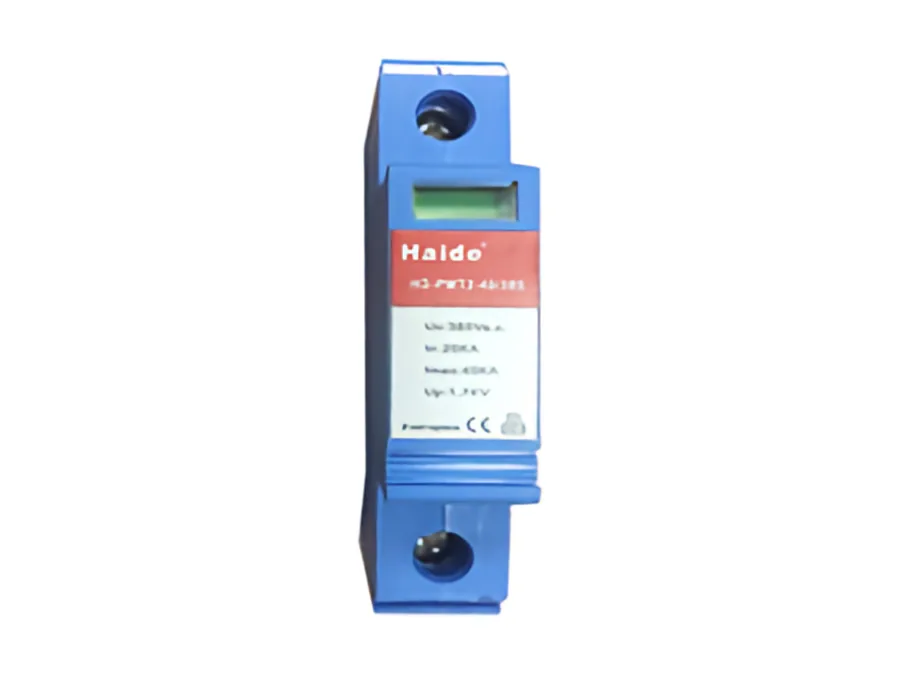

轨道交通电源浪涌保护器
性能简介：
本系列产品为并联型高通流容量交流电源防雷装置，适用于铁路系统配电室、配电柜、开关柜、配电屏等低压电源外设侧防护。其电源浪涌底座采用标准35mm导轨结构，防雷模块采用插拔式结构，设有故障状态指示、防错插识别结构，劣化自动脱扣装置、可选配遥信报警接口，能实现远程监控，可组合1P/2P/3P/4P/7P等模式，适用各种电网制式。
技术参数表：
型号
HD-PMT2-40/275MG
HD-PMT2-40/385MG
额定工作电压Uo
AC220V
AC380V
最大持续工作电压Uc
AC275V
AC385V
标称放电电流In（8/20us）
20KA
20KA
最大放电电流Imax（8/20us）
40KA
40KA
电压保护水平Up（8/20us）
1.5KV
2.0KV
基础限制电压UB（3ka 8/20us）
1.0KV
1.2KV
响应时间
25ns
外壳防护等级
IP20
工作温度范围
-40℃ 至 +70℃
工作湿度范围
5% 至 96%
工作大气压力范围
≤3000米
不带遥信外形尺寸
18*90*66mm
带遥信外形尺寸
18*99*66mm
接线方式
并联
保护方式
差模/共模/全模
组合方式
1P
/ 2P / 3P / 4P / 7P

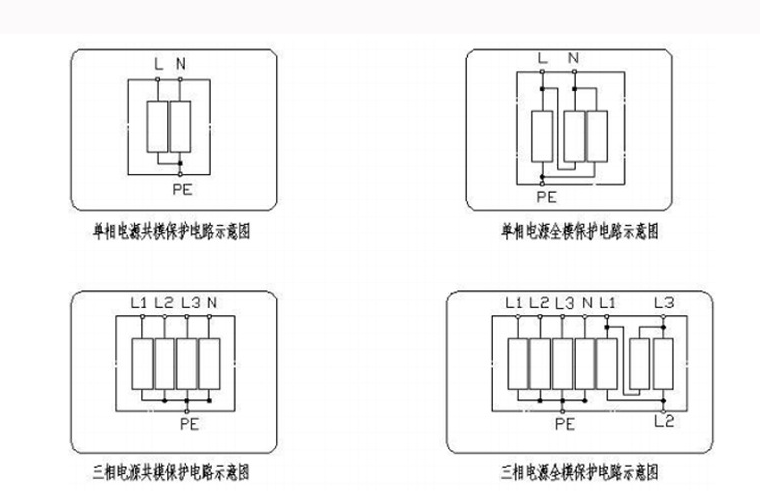

接线示意图：
