第一代SPD在线状态监测仪
性能简介:
本系列产品主要用于实时监测防雷器雷击次数和遥信开关量的智能化装置,其分为发射模块HD-WAM-TZ和接收模块HD-WAM-RZ,二者通过无线技术实现数据传输,一般需配对使用。
HD-WAM-TZ发射模块安装在防雷器旁,用于实时监测雷击次数和遥信开关量的变化。当遭受雷击时,模块能记录并显示雷击的次数,当防雷器失效时,模块会显示“OFF”字样。若发射模块和接收模块已配对使用,每个发射模块均可编码成不同的地址识别码,当雷击次数或遥信开关量发生变化的时,发射模块可将地址码、雷击次数和遥信开关信号以无线形式上送给接收模块。

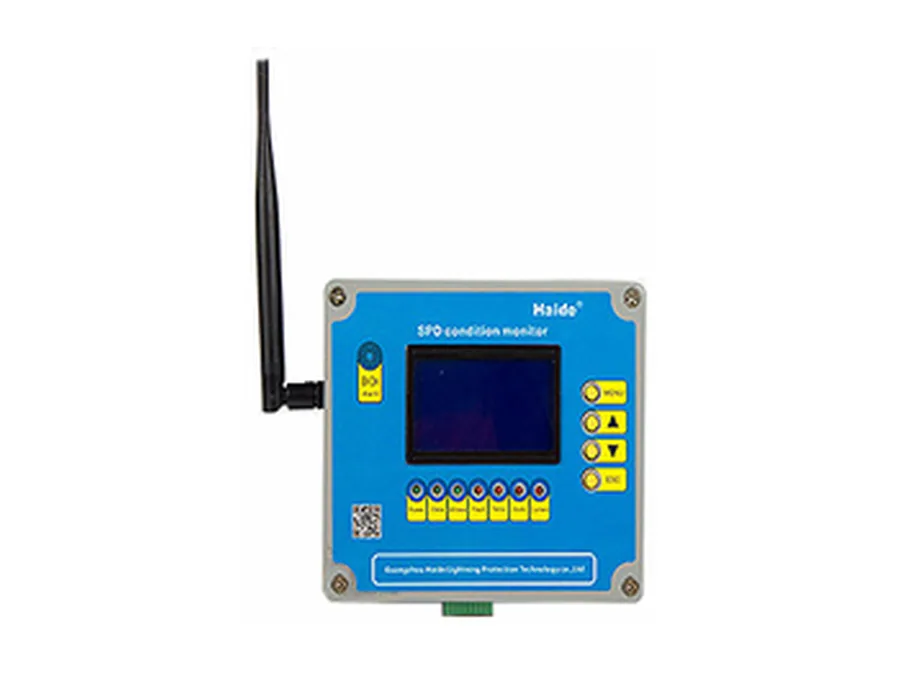

HD-WAM-RZ接收模块一般安装在监控室、保安室或值班室等地方,一个接收模块最多可同时监测255个发射模块。模块配备2.7寸彩色液晶模块,可实时显示各个发射模块的雷击次数和遥信开关量状态。若接收到雷击次数的变化,则更新对应模块的雷击次数,同时发出短暂的提示声音;若接收到的是遥信开关信号,则对应模块遥信指示灯将由绿色变成红色,同时不间断的发出告警声音,直至损坏的防雷器被更换。接收模块还配备了数据远传接口,可以通过485总线连接多个接收模块,并将全部数据进一步上送至在线监测实时软件或者服务器,实现就地单个采集,分区接收,整体集中管理。
技术参数表:
型号 |
HD-WAM-TZ |
HD-WAM-RZ |
额定工作电压Un |
AC 220V |
AC 220V |
被测量参量/对象 |
雷击次数、遥信开关量 |
HD-WAM-RZ |
报警方式 |
灯光报警、字符提示 |
灯光报警、字符提示、声音报警 |
模块外形尺寸 |
90*60.5*18mm |
165*140*58mm |
安装方式 |
35mm电气导轨 |
35mm电气导轨、螺钉固定 |
接收距离 |
≤350米(晴朗、空旷) |
|
外壳防护等级 |
IP20 |
|
工作温度范围 |
-40℃ ~ +70℃ |
|
工作湿度范围 |
≤95% |
|
工作海拔范围 |
≤3000米 |
