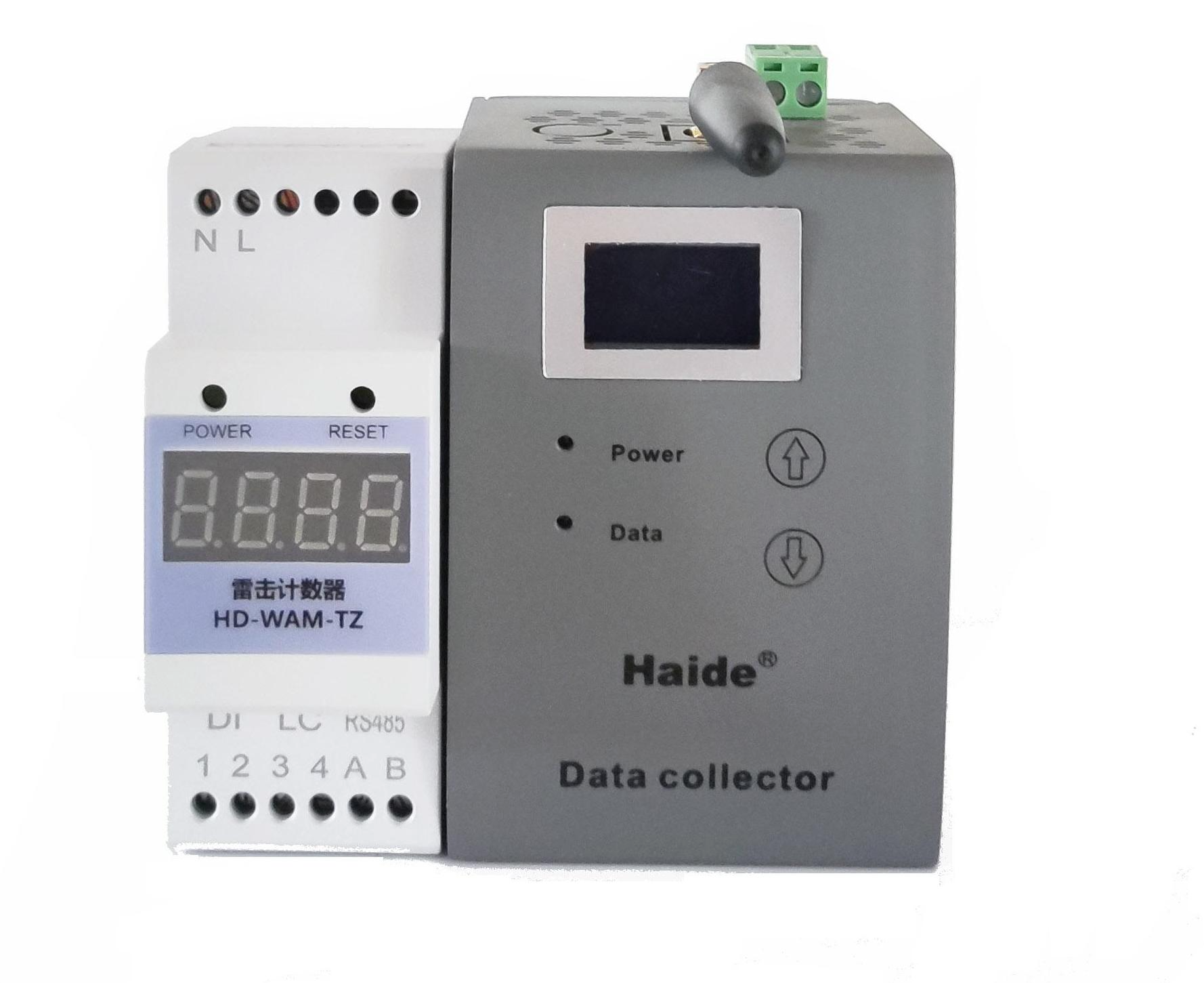

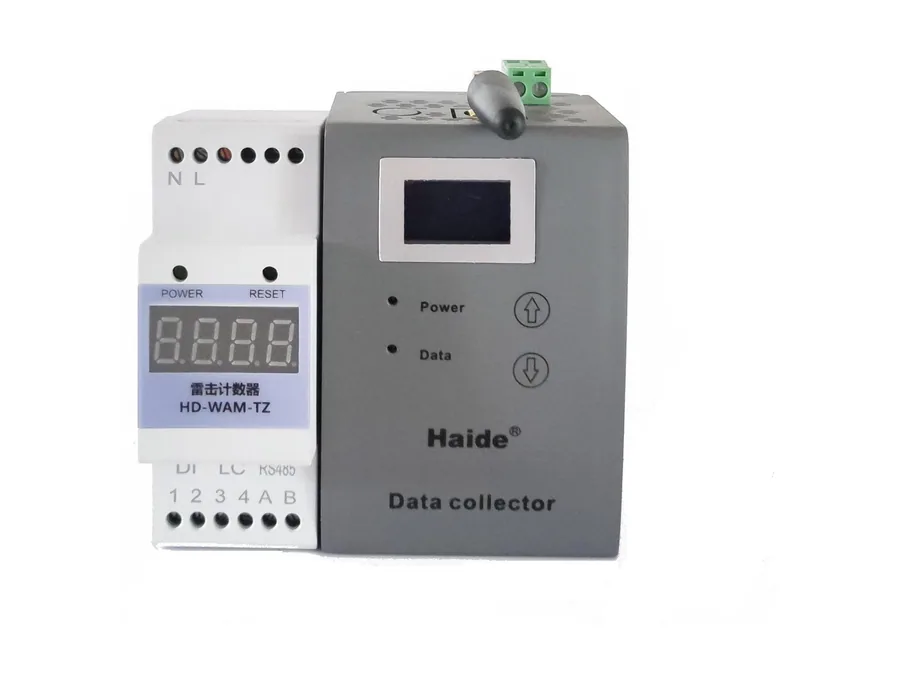

智能型无线检测模块
性能简介：
HD-WAM-TZ产品主要用于雷击计数采集，防雷器遥信状态采集，各种信号开关量采集，现场提供屏幕告警和指示灯告警，然后通过有线RS485或无线Lora实现远距离传输。HD-WAM-R为接收主机，匹配HD-WAM-TZ使用，多种匹配组合，最多实现一主机8分机组合，主机接收到雷击采集器发送故障告警信息可以提供有声警告，检测模块出厂前配对调试完成，现场安装使用方便，维护简单。
技术参数表：
|
型 号 |
HD-WAM-TZ(发送) |
HD-WAM-R(接收) |
|
依据IEC61643-11/IEC62561-6,SPD |
III/T3 |
III/T3 |
|
标称工作电压Un |
220V |
220V |
|
最大持续工作电压Uc |
275V |
275V |
|
标称放电电流In（8/20ms） |
2.5kA |
2.5kA |
|
最大放电电流Imax（8/20ms） |
5kA |
5kA |
|
耐受冲击电压Uoc |
5kV |
5kV |
|
电压保护水平Up |
0.7kV |
0.7kV |
|
雷击计数显示 |
0000-9999 |
000-9999 |
|
雷击计数脉冲电流Imin |
1kA |
1kA |
|
接口方式 |
6位接线端子 |
10位接线端子 |
|
外形尺寸 |
90*36*64mm |
62*110*85mm |
|
工作温度范围Tup |
-40℃至+80℃ |
|
|
响应时间Ta |
≤25ns |
|
|
工作状态指示 |
具有 |
|
|
信号开关量监测 |
常开 |
|
|
数据通信 |
RS485/Lora |
|
|
保护等级 |
IP20 |
|
|
外壳材料 |
阻燃热塑性材料 |
|
|
固定方式 |
35mm导轨 |
|
|
使用条件 |
单独使用或组网使用 |
|

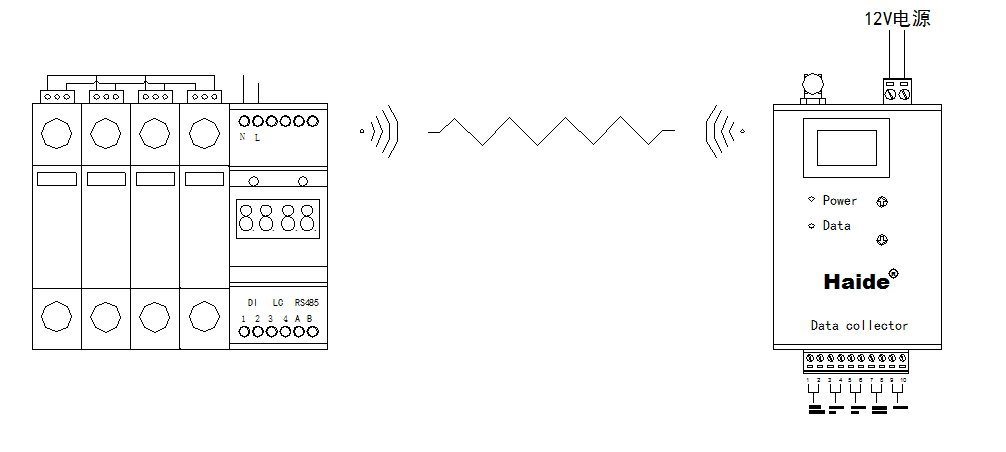

安装方法：
首先把雷击计数器固定在防雷器旁边，从防雷器的遥信告警常开端子上引出2条信号线链接到计数器（1-2）接线端子上；然后把计数器的雷击感应器套在防雷器接地线上，再把雷击感应器引出线接到计数器的（3-4）端子上；从计数器的（A-B）RS485信号端子上，引出2条信号线，链接到需要接收计数器数据的设备对应端口；设备上电看到数据正常显示即可完成安装。
