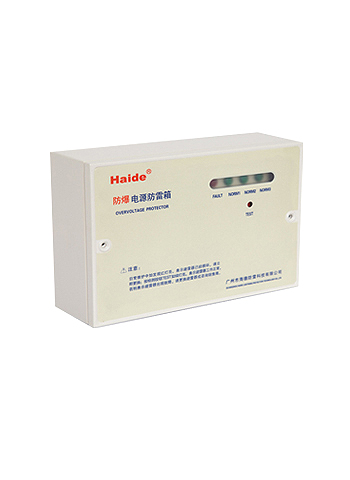

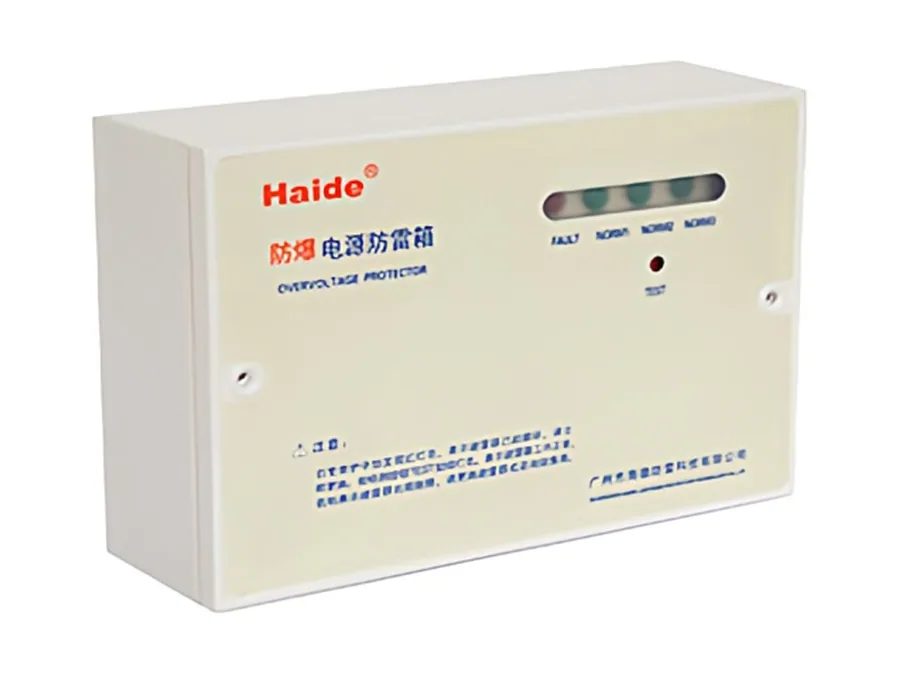

防爆电源防雷箱（小型） HD-D380(220)B-XSF
箱式电源防雷产品所属分类
挂墙式安装方式
可提供规格书索取
五年承诺服务质保服务
下载规格书 / 图纸
防爆电源防雷箱（小型)
性能简介
低压配电系统电涌保护器，箱式，防爆型，依据IEC标准设计，具有失效检测指示、过流过热保护装置，具备大的雷电流泄放能力，适用于建筑物电源系统的二、三防雷保护，维护极为方便，此防雷器并联于线路中，对后接设备的功率无限制。
技术参数表
| 型号 | HD-D380(220)B-XSF60 | HD-D380(220)C-XSF40 | HD-D380(220)C-XSF20 | HD-D380/220C-XSF |
|---|---|---|---|---|
| 标称电压Un | 380 / 220V | |||
| 最大持续工作电压Uc | 385 / 275V | |||
| 标称放电电流In（8/20us） | 30KA | 20KA | 10KA | 20KA |
| 最大放电电流Imax | 60KA | 40KA | 20KA | 40KA |
| 电压保护水平Up | 2KV | 1.6KV | 1.2KV | 2.1KV |
| 前置过流保护 | 63A gL/gG | 32A gL/gG | 16A gL/gG | 32A gL/gG |
| 响应时间 | ≤25ns | |||
| 工作温度范围Tup | -40℃至+70℃ | |||
| 工作状态指示 | 绿灯为正常工作，红灯为故障指示 | |||
| 最小安装导体截面 | 6mm²多股线 | |||
| 防爆功能 | 具备 | |||
| 保护等级 | IP20 | |||

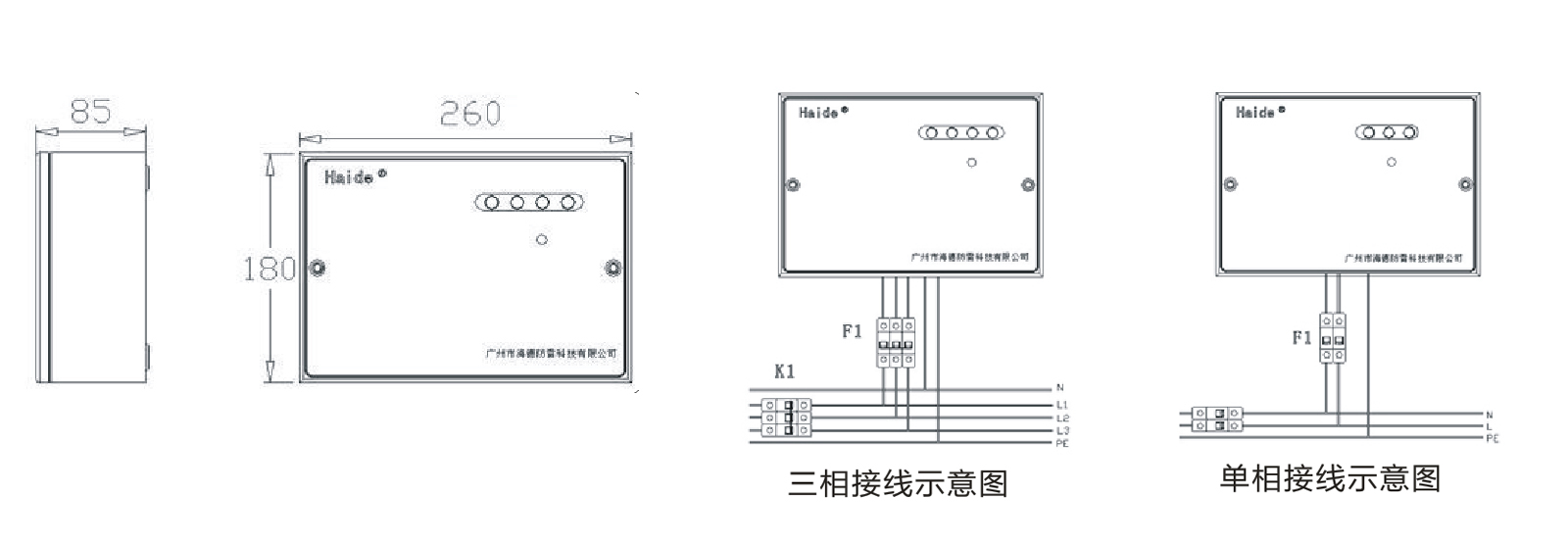

| 外形尺寸 | 260*180*85mm | |||
| 外壳材料 | 金属喷涂 | |||
| 接线方式 | 并联 | |||
| 保护方式 | 4+0/3+1/1+1/2+0 | |||
安装方法
远距离架空进线在进入建筑物时将零线重复接地。 电源相线（L）、零线（N）分别接入电涌保护器相应接线端子，保证牢固及可靠，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好电气连接。 建议导线规格：不小于6平方，导线要求短、直。
