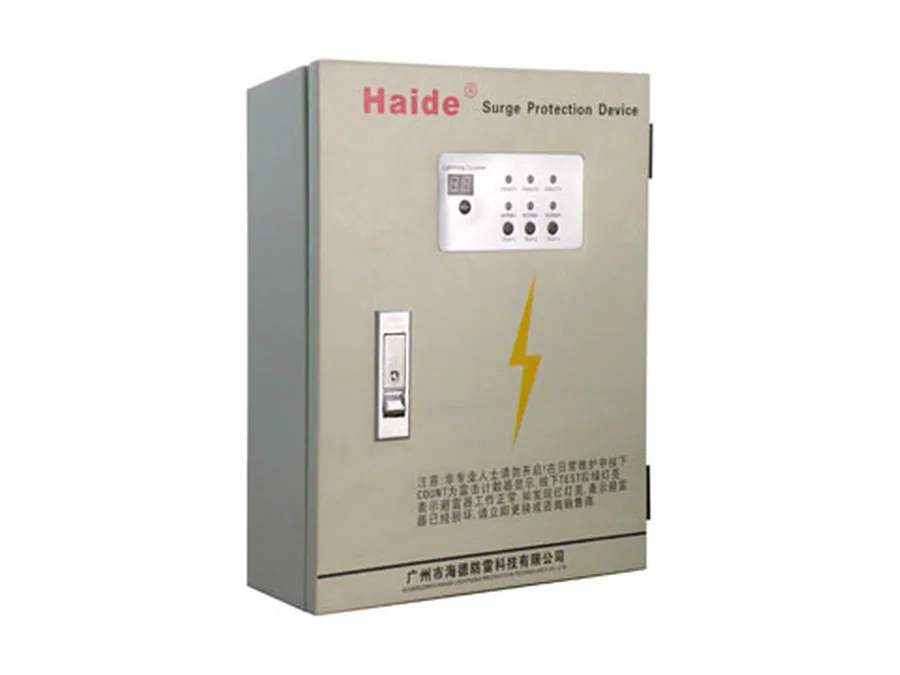

Ⅰ级B+C复合型电源防雷箱
箱式电源防雷产品所属分类
挂墙式安装方式
可提供规格书索取
五年承诺服务质保服务
下载规格书 / 图纸
Ⅰ级B+C复合型电源防雷箱 规格书（PDF，约 1.7 MB）
点击下载 PDFⅠ级B+C复合型电源防雷箱
性能简介
复合型电源电源避雷箱适用于加建筑物、机房、工厂、企业等总电源的一、二级防雷，确保电子设备及其他用电设备的安全运行。外形美观大方，便于维护。采用当今最先进的防雷技术(提前点火间隙技术)，使放电间隙与限压元件动作同步，达到无距离匹配。该产品既能达到B级电源防雷器的能量水平，又能达到C级电源防雷器的限制电压水平，通流容量为12.5kA(10/350)，本产品主要安装于LPZ0¹区。此为一般性推荐使用，实际方案设计应综合考虑防雷环境。
技术参数表
| 型 号 | HD-D380/220B-XL |
|---|---|
| 标称工作电压U | 220/380V |
| 最大持续工作电压Uc | 320V |
| 标称放电电流In（8/20μs） | 15kA |
| 最大放电电流Iimp（10/350μs） | 15kA |
| 电压保护水平Up | 2.5kV |
| 响应时间ta | ≤25ns |
| 故障指示 | 是 |
| 雷击记数 | 是 |
| 续流抑制If | 3kA |
| 保护等级 | IP20 |
| 最小安装导线截面积 | 6mm²多股铜芯线 |
| 工作温度 | -40℃至+70℃ |
| 外壳材料 | 金属喷涂 |
| 接线方式 | 并联 |
| 保护方式 | 4+0 |

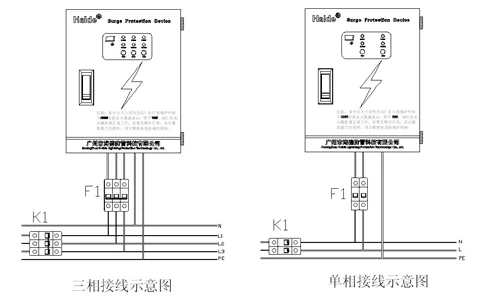

安装方法
远距离架空进线在进入建筑物时将零线重复接地,电源相线（L）、零线（N）分别接入电涌保护器相应接线端子，保证牢固及可靠，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好电气连接。
建议导线规格：不小于16平方，导线要求短、直。
在线询价
在线咨询
填写后提交，信息会直接发送到我们的企业微信，一个工作日内回复。 · Ⅰ级B+C复合型电源防雷箱
同类产品

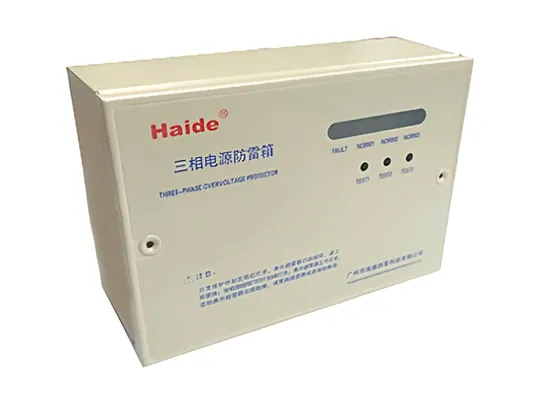

三相电源防雷箱（小型） HD-D380B-XSHD-D380B-XS
三相电源防雷箱（中型） HD-D380B-XXHD-D380B-XX

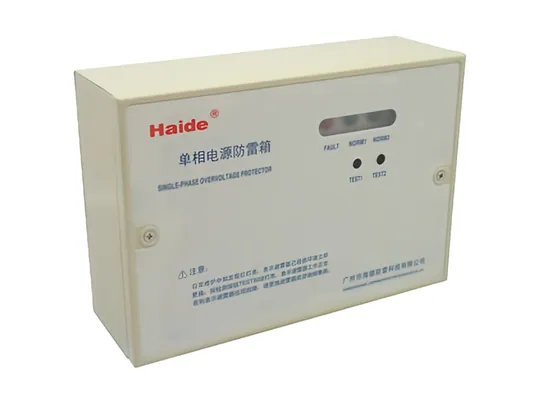

单相电源防雷箱（小型） HD-D220B-XSHD-D220B-XS
