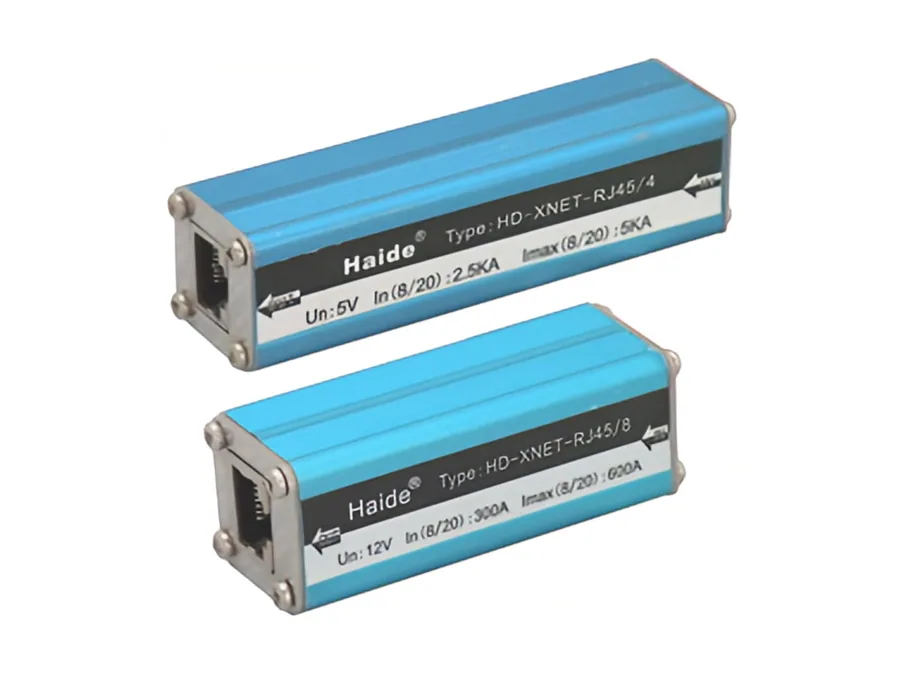

单口网络防雷器 HD-XNET-RJ45

在线咨询
Click Refresh Verification Code

产品概述

单口网络防雷器


性能简介:

计算机网络信号电涌保护器,依据IEC电涌保护器的标准设计,充分考虑到器件极间电容和分布电容对数据信号传输的衰减,插入损耗小,输出残压极低,具优越的传输性能,动作快,插损小,RJ45接口,4线或者8线保护,带宽100M


技术参数表:

型 号

HD-XNET-RJ45/4

HD-XNET-RJ45/8

额定电压Un

5V

12V

最大持续工作电压Uc

12V

15V

标称放电电流In8/20us

2.5KA

300A

最大放电电流Imax8/20us

5KA

600A

电压保护水平Up

X-X)≤70V

X-X)≤85V

X-G)≤400V

X-G)≤85V

串联阻抗R

1Ω

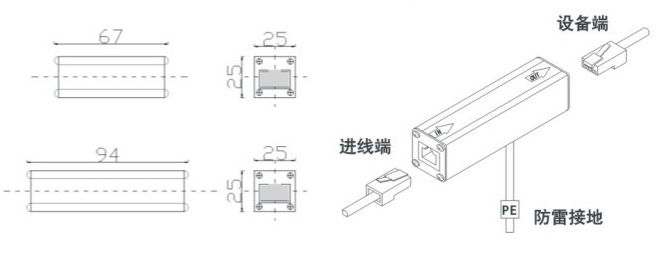

外形尺寸

94×25×25mm

67×25×25mm

保护线数

1236线

8线全保护

响应时间Ta

1ns

插入损耗

0.2dB

工作温度范围Tup

-40℃至+70

保护等级

IP20

外壳材料

屏蔽金属铝

接线方式

串联

接口方式

RJ45


安装方法:
在被保护设备的线路接口前端串联接入避雷器,"OUT"为设备端、"IN"为进线端,将避雷器接地端与防雷地线(推荐接地电阻≤4Ω)作良好电气连接。
