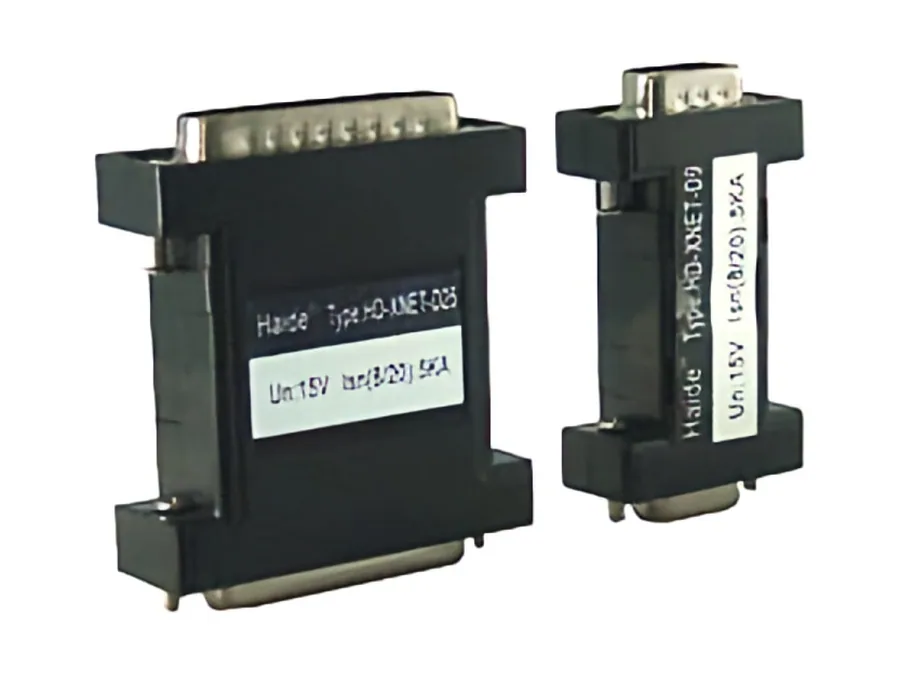

RS232接口防雷器
性能简介
RS232接口型避雷保护器，有25芯、15芯或9芯D型标准接头两种类型，可对标准或非标准定义的通信线路提供精确的过压保护，该系列产品特别适用于机关、金融、证券、保险等行业的计算机系统作为相应接口的精细保护，并可用作打印机接口的抗浪涌冲击保护装置。
技术参数表
|
型 号 |
HD-XNET-D9 |
HD-XNET-D15 |
HD-XNET-D25 |
|
|
标称电压Un |
15V |
15V |
15V |
|
|
最大持续工作电压Uc |
18V |
18V |
18V |
|
|
标称放电电流In（8/20us） |
1.5KA |
1.5KA |
1.5KA |
|
|
最大放电电流Imax（8/20us） |
3KA |
3KA |
3KA |
|
|
电压保护水平Up |
线-线 |
100V |
100V |
100V |
|
线-屏蔽 |
400V |
400V |
400V |
|
|
外形尺寸 |
62×33×17mm |
62×56×17mm |
62×56×17mm |
|
|
接口方式 |
RS232(9针) |
RS232(15针) |
RS232(25针) |
|
|
响应时间Ta |
≤1ns |
|||
|
工作温度范围Tup |
-40℃至+70℃ |
|||
|
插入损耗 |
≤0.2dB |
|||
|
保护等级 |
IP30 |
|||
|
数据传输率Vs |
40Mbps |
|||
|
外壳材料 |
防火阻燃性材料 |
|||
|
接线方式 |
串联 |
|||
|
接口方式 |
D形接口 |
|||

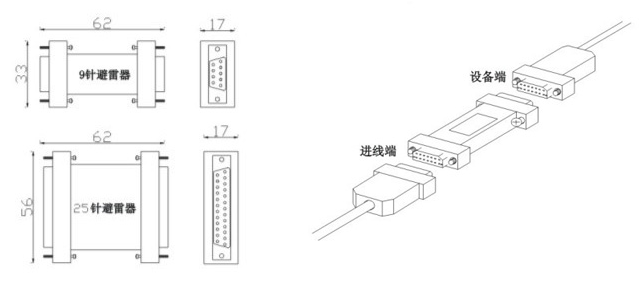

安装方法
在被保护设备的线路接口前端串联接入避雷器，"OUT"为设备端、"IN"为进线端，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好电气连接。
