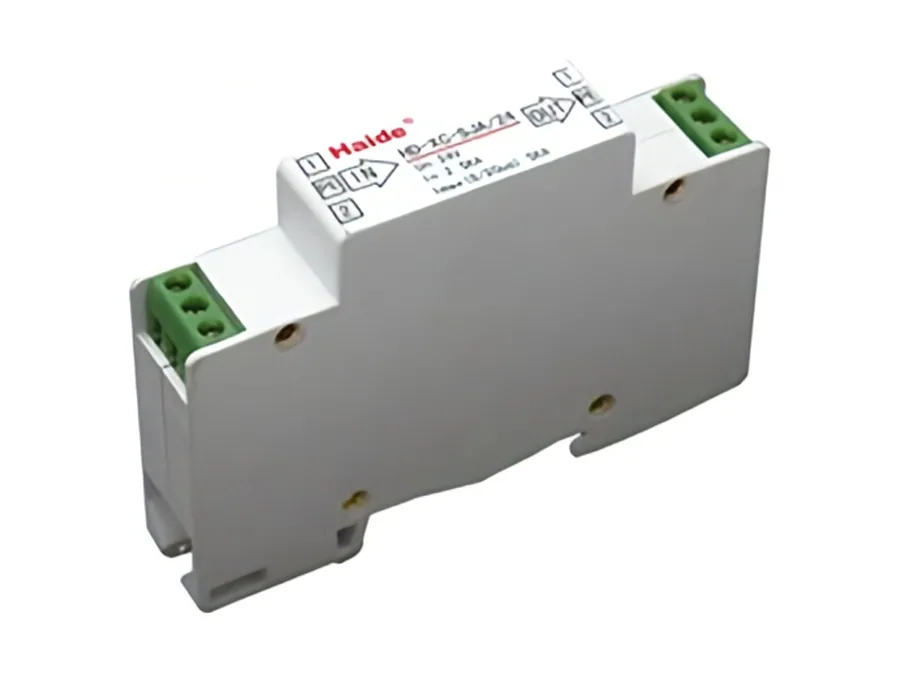

数据线路防雷模块
性能简介：
产品残压输出极低，包含多级保护，保证足够大的通流容量，又保证了快速响应时间；XC系列产品适应设备接口或实际安装需要，接口形式可选择RJ11、接线端子、RS232等，保护通路可分路、双路或多通路数，产品个数可选择单个或多个一体化封装，XC系列产品适用于485数据传输或控制线路、数据通信专线、音频线路等，典型应用为监控云台控制或解码线路、门禁数据线路、背景音乐、可视对讲、智能三表、一卡通、消防警线路等。
技术参数表：
|
型 号 |
HD-XC- SJ5 |
HD-XC- SJ12 |
HD-XC- SJ24 |
HD-XC- SJ48 |
HD-XC- SJ68 |
HD-XC- SJ120 |
HD-XC- SJ150 |
HD-XC- SJ180 |
|
|
标称工作电压Un |
5V |
12V |
24V |
48V |
68V |
120V |
150V |
180V |
|
|
最大持续工作电压Uc |
6.8V |
15V |
28V |
54V |
72V |
130V |
165V |
190V |
|
|
标称放电电流In（8/20us） |
2.5KA |
||||||||
|
最大放电电流Imax（8/20us） |
5KA |
||||||||
|
电压保护水平Up |
（X-X） |
＜45V |
＜53V |
＜85V |
＜120V |
＜150V |
＜180V |
＜220V |
＜250V |
|
（X-G） |
＜300V |
＜300V |
＜300V |
＜350V |
＜350V |
＜350V |
＜350V |
＜350V |
|
|
外形尺寸 |
90×62×18mm |
||||||||
|
响应时间Ta |
≤1ns |
||||||||
|
工作温度范围Tup |
-40℃至+70℃ |
||||||||
|
插入损耗 |
≤0.2dB |
||||||||
|
插入电阻 |
≤1Ω |
||||||||
|
传输速率 |
10Mbit/s |
||||||||
|
保护等级 |
IP30 |
||||||||
|
外壳材料 |
防火PBT |
||||||||
|
接线方式 |
串联 |
||||||||
|
安装导体截面 |
信号线最大为2.5 mm2多股线/屏蔽最大为4 mm2多股线 |
||||||||
|
接口方式 |
接线端子 |
||||||||

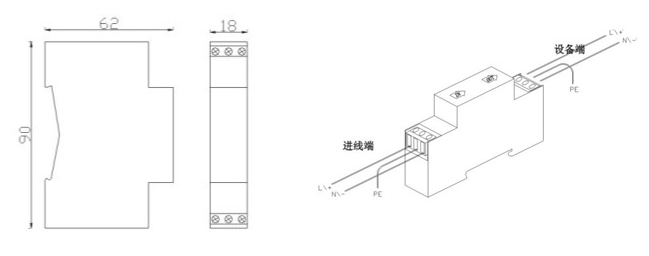

安装说明： 在被保护设备的线路接口前段串联接入避雷器，“OUT”为设备端、“IN”为进线端，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好的电气连接。
