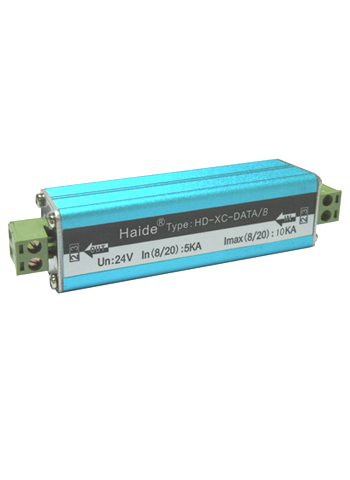

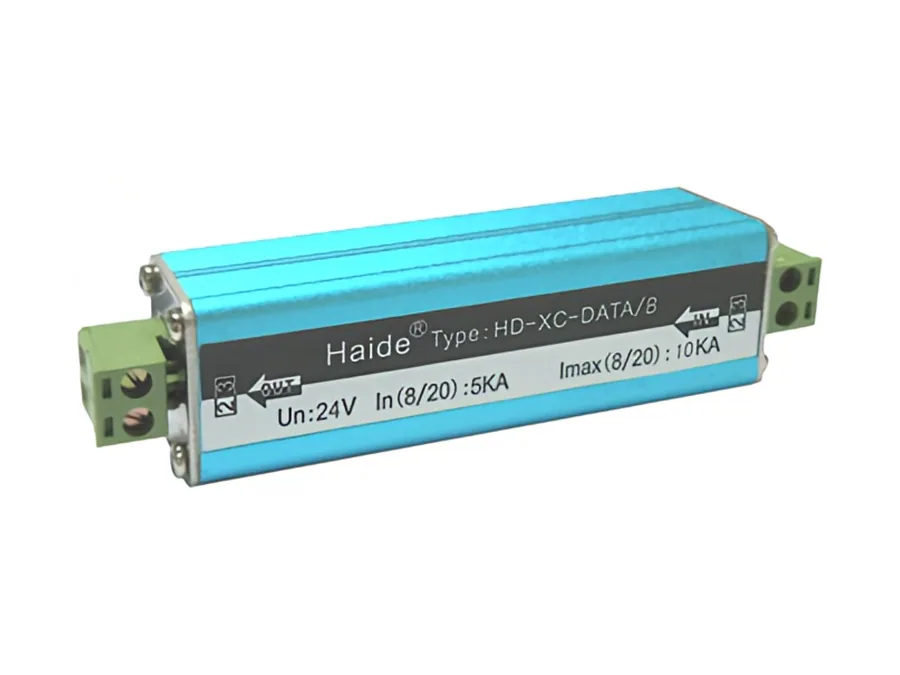

DATA控制线路防雷器
此产品适用于监控云台、解码线路、门禁数据线路、背景音乐、可视对讲、智能三表、一卡通和消防报警线路等的保护,防止因地电位升高过线路感应过电压队设备的损坏,输出残压低,插入损耗小,双重过流保护,产品适用RJ11、接线端子、RS232等端口的保护,保护通路可分为单路、双路或多路。
技术参数表:
型 号 |
HD-XC-DATA |
HD-XC-DATA/4 |
|||
标称工作电压Un |
6.8V |
12V |
24V |
24V |
|
最大持续工作电压Uc |
7.5V |
15V |
32V |
39V |
|
标称放电电流In(8/20us) |
5KA |
5KA |
5KA |
2.5KA |
|
最大放电电流Imax(8/20us) |
10KA |
10KA |
10KA |
5KA |
|
额定负载电流 |
1.5A |
||||
电压保护水平Up |
(X-X) |
53V |
110V |
150V |
51V |
(X-G) |
350V |
350V |
350V |
51V |
|
响应时间Ta |
<0.1ns |
||||
插入损耗 |
≤0.2dB |
||||
插入电阻 |
≤1Ω |
||||
保护线数 |
单路(2,3) |
8线全保护 |
|||
保护等级 |
IP30 |
||||
接口方式 |
接线端子 |
||||
外形尺寸 |
96×25×25mm |
100×50×20mm |
|||
外壳材料 |
屏蔽金属铝 |
防火胶壳 |

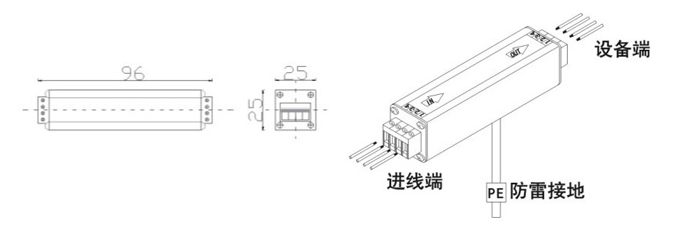

在被保护设备的线路接口前段串联接入避雷器,“OUT”为设备端、“IN”为进线端,将避雷器接地端与防雷地线(推荐接地电阻≤4Ω)作良好的电气连接。
