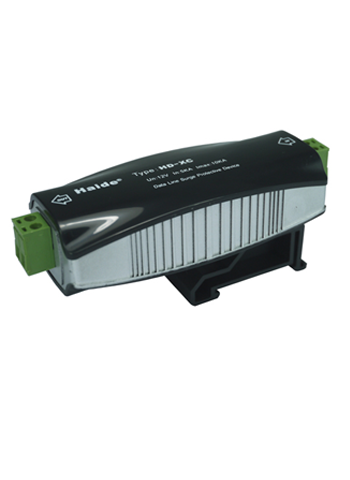

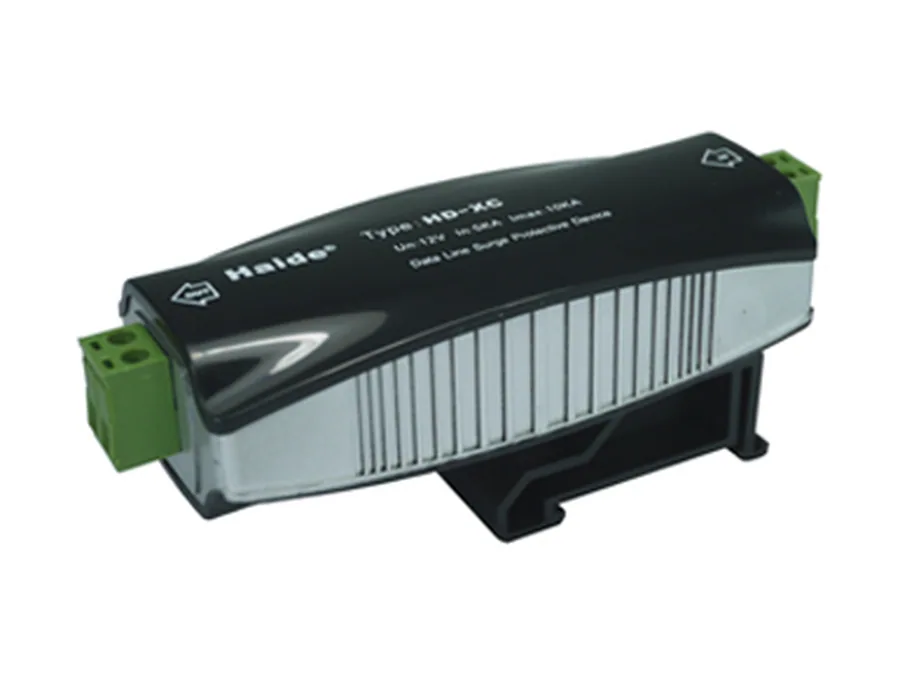

新音频信号防雷器 HD-XC-AU

在线咨询
Click Refresh Verification Code

产品概述

新音频数据线路防雷器


性能简介:

此产品适用于音频线路的电涌保护,防止因线路感应过电压对设备的损坏,输出残压低,插入损耗小,双重过流保护,产品适用RJ11、接线端子等端口的保护,保护线路为单路,35mm标准导轨式安装。


技术参数表:

型 号

HD-XC-AU

标称工作电压Un

110V

最大持续工作电压Uc

180V

标称放电电流In8/20us

2.5kA

最大放电电流Imax8/20us

5kA

额定负载电流IL

1.5A

电压保护水平Up

(X-X)

650V

(X-G)

650V

响应时间Ta

0.1ns

插入损耗

≤0.2dB

插入电阻

保护线数

单路(3

保护等级

IP30

接口方式

接线端子

外形尺寸

113×50×38mm

外壳材料

防火阻燃性材料

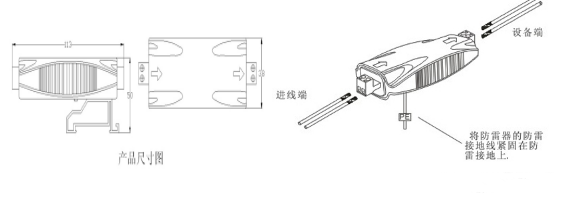

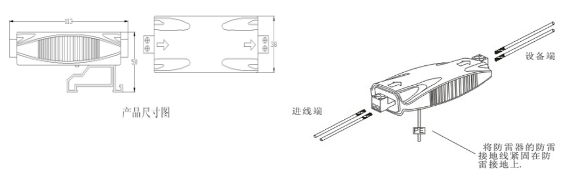

安装说明:

在被保护设备的线路接口前端串联接入避雷器,“OUT”为设备端、“IN”为进线端,将避雷器接地端与防雷地线(推荐接地电阻4Ω)作良好的电气连接。
