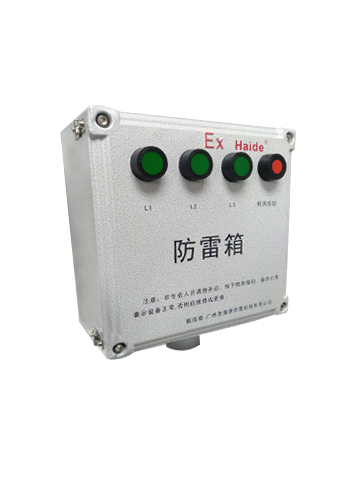

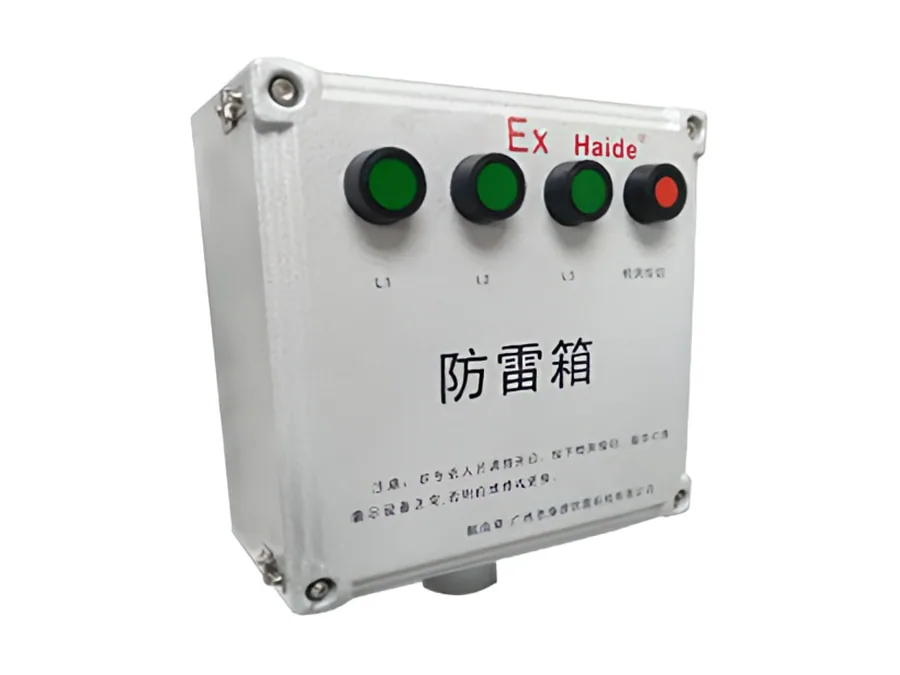

EX防爆电源防雷箱
产品简介
本产品采用箱式结构，外壳采用高硬度、耐腐蚀、热稳定性好铝合金，全密封内部装置具有强的防水、防尘、防腐蚀性能。完全无电弧外泄，具有Exe防爆功能认证，更加有效地起到防护的作用，适用于加建筑物、机房、工厂、企业等特殊作业环境中总电源的一级防雷，能有效抑制电源线上的过电压，确保电子设备及其它用电设备的安全运行工作.
技术参数表
|
型 号 |
HD-D380/220M(EX) |
|
依据EN61643-11,SPD |
Ⅰ级 |
|
依据IEC61643-11，SPD |
Ⅰ级 |
|
依据GB 18802.1-2011,SPD |
Ⅰ级 |
|
产品执行标准 |
GB18802.1-2011, EN61643-11, IEC61643-11 |
|
认证状态一 |
Exe |
|
标称工作电压Un |
380V/220V |
|
最大持续工作电压Uc |
320V |
|
雷电冲击电流Iimp（10/350µs） |
25KA |
|
标称放电电流In（8/20µs） |
100KA |
|
电压保护水平Up |
1.5KV |
|
续流抑制if |
3KA |
|

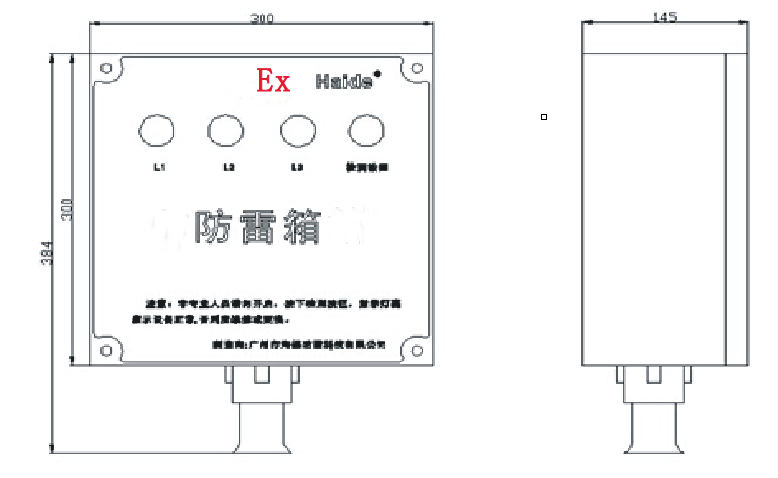

外形尺寸 |
300*384*145mm |
|
响应时间Ta |
≤25ns |
|
工作温度范围Tup |
-40℃至+70℃ |
|
防爆功能 |
具备 |
|
防腐蚀、防水、防尘功能 |
具有 |
|
保护等级 |
IP65 |
|
防爆箱外壳材料 |
铝合金 |
|
试验测试类别 |
T1 |
|
接线方式 |
并联 |
|
保护方式 |
4+0/3+1/1+1/2+0 |
安装方法
远距离架空进线在进入建筑物时将零线重复接地。
电源相线（L）、零线（N）分别接入电涌保护器相应接线端子，保证牢固及可靠，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好电气连接。
建议导线规格：不小于6平方，导线要求短、直。
