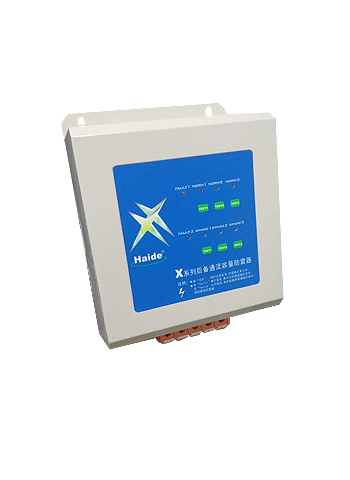

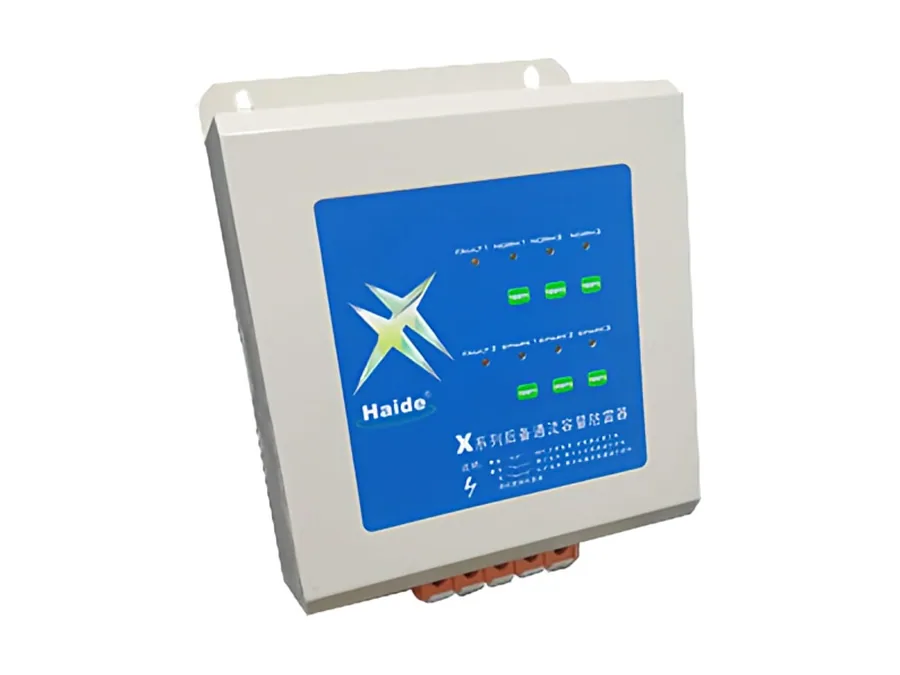

三相后备通流防雷箱
性能简介：
后备保护型低压配电系统电涌保护器，箱式，依据IEC标准设计，采用先进的后备通流容量技术与MOV矩阵电源防雷技术互相配合，在防雷器放电主通道工作正常时能提供对高次谐波的抑制，与放电主通道互相配合有效减低残压。具有失效检测指示，雷电流泄放能力大，残压低，适用于建筑物电源系统的防雷保护，维护极为方便，此防雷器并联于线路中，对后接设备的功率无限制，为海德防雷公司专利产品。
技术参数表：
|
型 号 |
HD-D380X-XS40/20 |
HD-D380X-XS20/10 |
|
标称工作电压Un |
380V |
380V |
|
最大持续工作电压Uc |
385V |
385V |
|
雷电冲击电流Imax（8/20us） |
40KA |
20KA |
|
标称放电电流In（8/20us） |
20KA |
10KA |
|
后备通流容量Imax（8/20us） |
20KA |
10KA |
|
电压保护水平Up |
1.2KV |
0.9KV |
|
响应时间Ta |
≤25ns |
|
|
工作温度范围Tup |
-40℃至+70℃ |
|
|
工作状态指示 |
绿灯为正常工作，红灯为故障指示。 |
|
|
保护等级 |
IP20 |
|
|

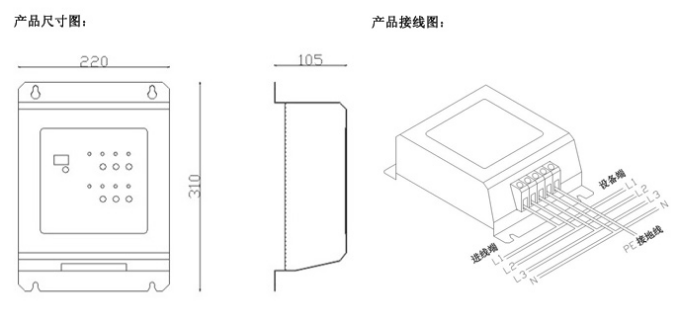

外形尺寸 |
220×310×105mm |
|
|
外壳材料 |
金属喷涂 |
|
|
接线方式 |
并联 |
|
|
保护方式 |
4+0/3+1 |
|
安装方法：
远距离架空进线在进入建筑物时将零线重复接地。
电源相线（L）、零线（N）分别接入电涌保护器相应接线端子，保证牢固及可靠，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好电气连接。
建议导线规格：不小于6平方，导线要求短、直。
