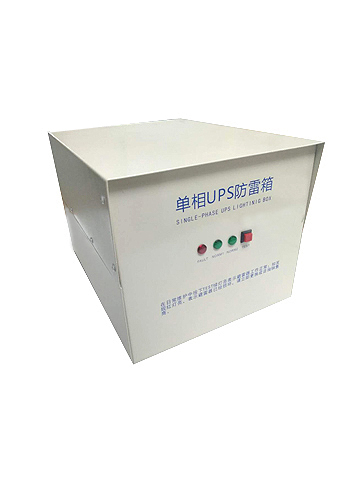

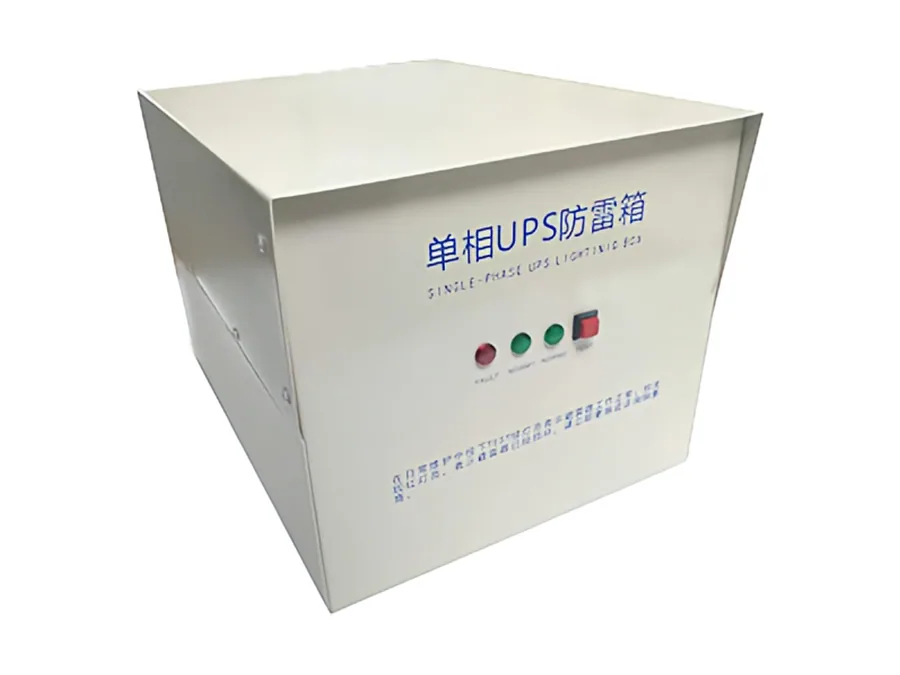

单相UPS专用防雷箱(大功率)
本产品适用于防雷区域LPZ1或LPZ2区至LPZ3区(D级或Ⅲ级)单相、三相电源线路的雷电及电涌的精细防护。本产品为箱式，核心器件采用最新大容量浪涌吸收元件MOV，经严格老化筛选，质量稳定， 响应时间快速，串联型产品具有优越于并联型产品的保护性能，输出限制电压更低，能更有效地保护设备。采用了LC滤波电路及限流装置，铁箱外壳，保护等级达到IP30，产品功能齐全，安装方便，具备正常或故障检测功能。
技术参数表：
|
型 号 |
HD-BUPS8/10 |
HD-BUPS6/7 |
HD-BUPS6/5 |
HD-BUPS4/4 |
|
标称工作电压Un |
220V |
220V |
220V |
220V |
|
最大持续工作电压Uc |
275V |
275V |
275V |
275V |
|
标称放电电流In（8/20us） |
40KA |
30KA |
30KA |
20KA |
|
最大放电电流Imax（8/20us） |
80KA |
60KA |
60KA |
40KA |
|
电压保护水平Up |
2.4KV |
1.6KV |
1.6KV |
1.2KV |
|
前置过流保护 |
63A |
63A |
32A |
32A |
|
功率 |
10KW |
7KW |
5KW |
4KW |
|

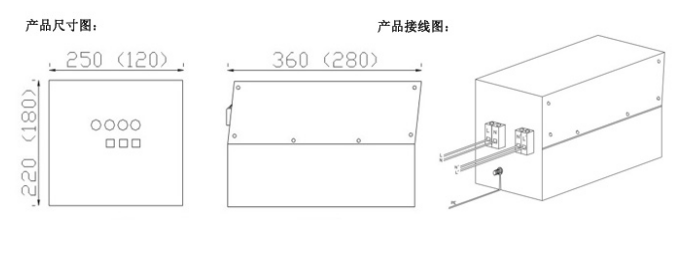

外形尺寸 |
360*250*230mm |
|||
|
响应时间Ta |
≤25ns |
|||
|
工作温度范围Tup |
-40℃至+70℃ |
|||
|
工作状态指示 |
绿灯为正常工作，红灯为故障指示 |
|||
|
最小安装导体截面 |
6mm2多股线 |
|||
|
外壳材料 |
金属喷涂 |
|||
|
接线方式 |
串联 |
|||
|
保护方式 |
全保护 |
|||
远距离架空进线在进入建筑物时将零线重复接地。
L、N为电源进线端，L’、N’为引入设备端。
装在设备电源进线前端，建议电源地线（PE）与防雷地线作良好电器连接（推荐接地电阻≤4Ω）。
建议导线规格：不小于10平方，导线要求短、直。
