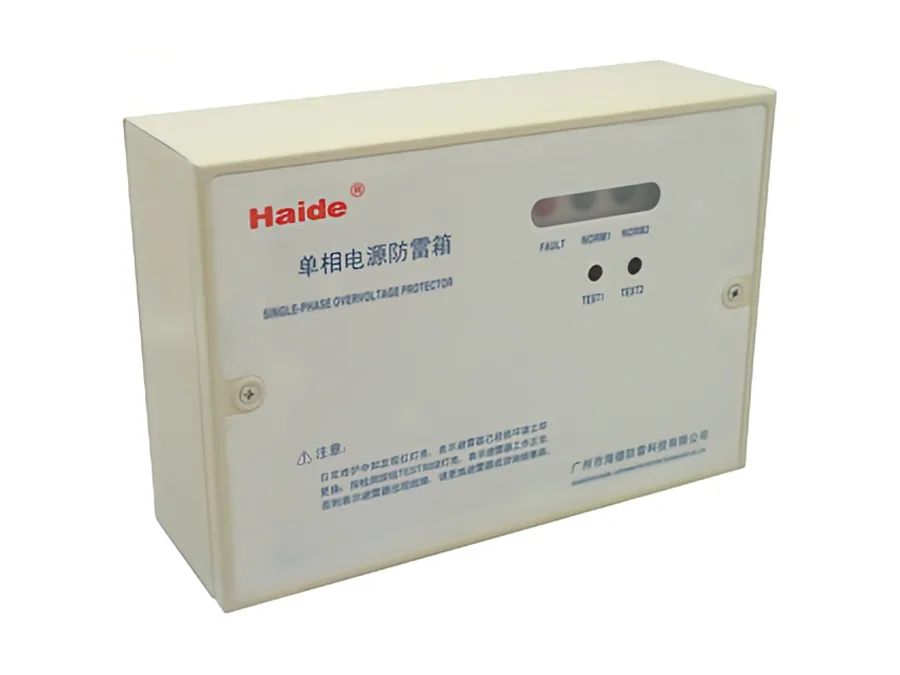

单相电源防雷箱(小型) HD-D220B-XS

在线咨询
Click Refresh Verification Code

产品概述

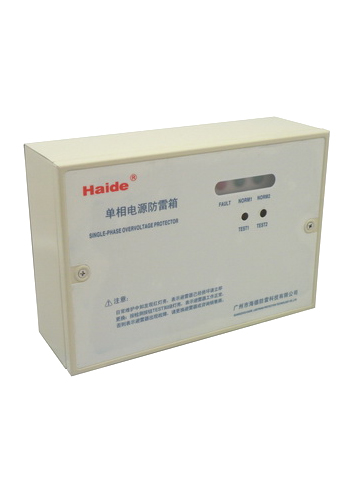

单相电源防雷箱(小型)


性能简介:

低压配电系统电涌保护器,箱式,依据IEC标准设计,具有失效检测指示、过流过热保护,具备大的雷电流泄放能力,适用于建筑物电源系统的防雷保护,维护极为方便,此防雷器并联于线路中,对后接设备的功率无限制。


技术参数表:

型 号

HD-D220B-XS60

HD-D220C-XS40

HD-D220C-XS20

标称工作电压Un

220V

220V

220V

最大持续工作电压Uc

275V

275V

275V

标称放电电流In8/20us

30kA

20kA

10kA

最大放电电流Imax8/20us

60kA

40kA

20kA

电压保护水平Up

2kV

1.6kV

1.2kV

前置过流保护

63A

32A

16A

响应时间Ta

25ns

工作温度范围Tup

-40℃至+70

工作状态指示

绿灯为正常工作,红灯为故障指示。

最小安装导体截面

6mm2多股线

保护等级

IP20

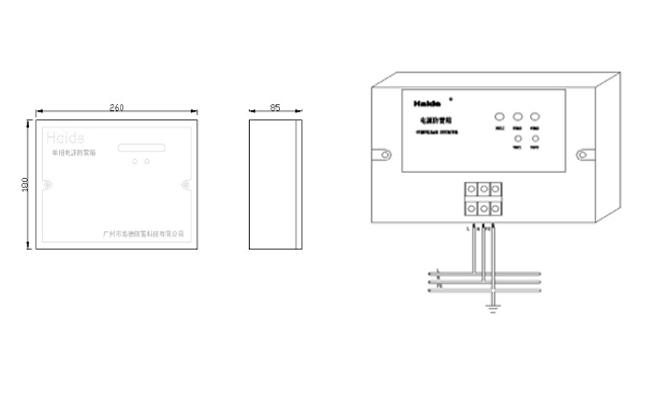

外形尺寸

260×180×85mm

外壳材料

金属喷涂

接线方式

并联

保护方式

1+1/2+0


安装方法:

远距离架空进线在进入建筑物时将零线重复接地。
电源相线(
L)、零线(N)分别接入电涌保护器相应接线端子,保证牢固及可靠,将避雷器接地端与防雷地线(推荐接地电阻≤4Ω)作良好电气连接。
建议导线规格:不小于
6平方,导线要求短、直。
