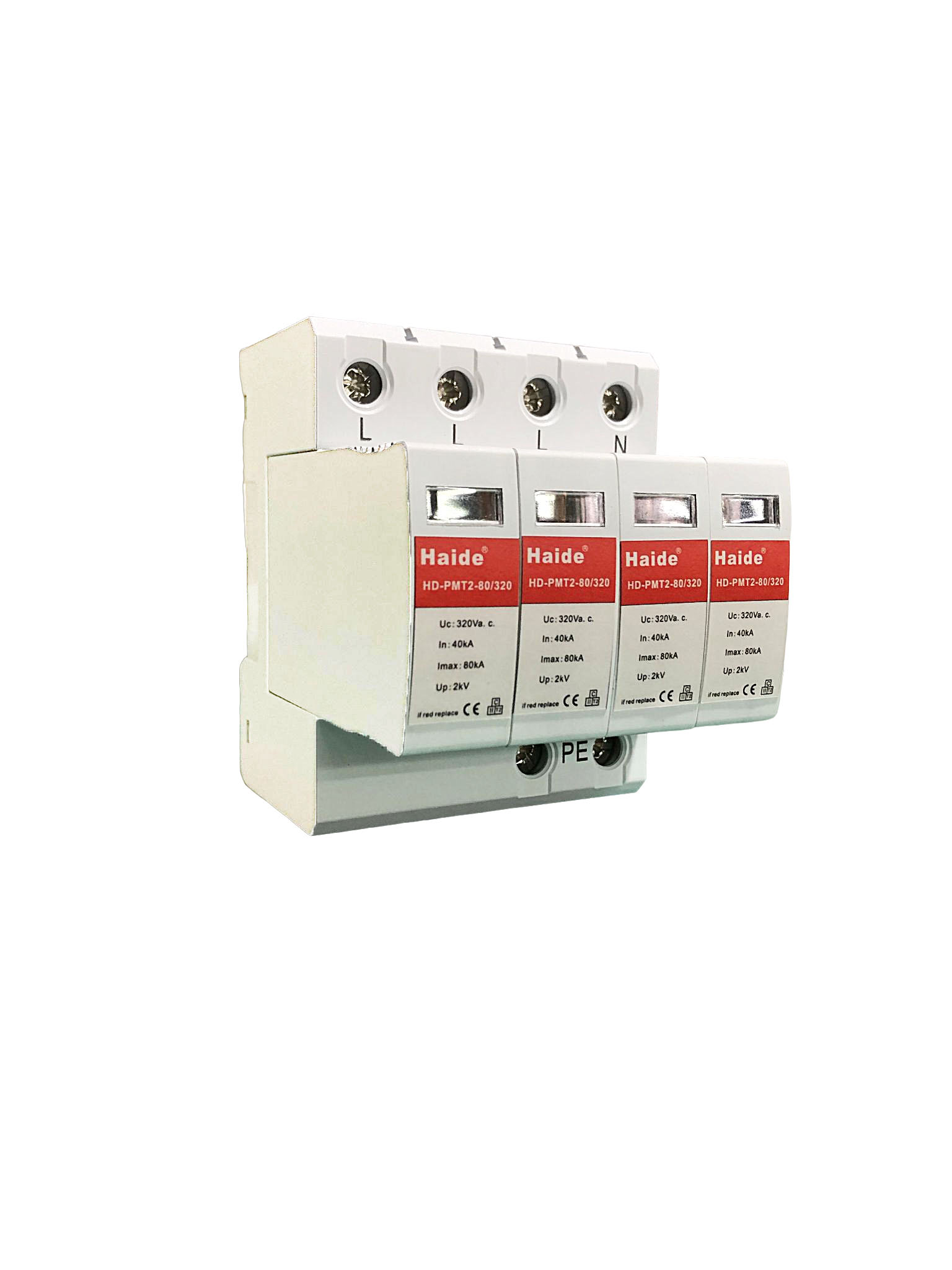

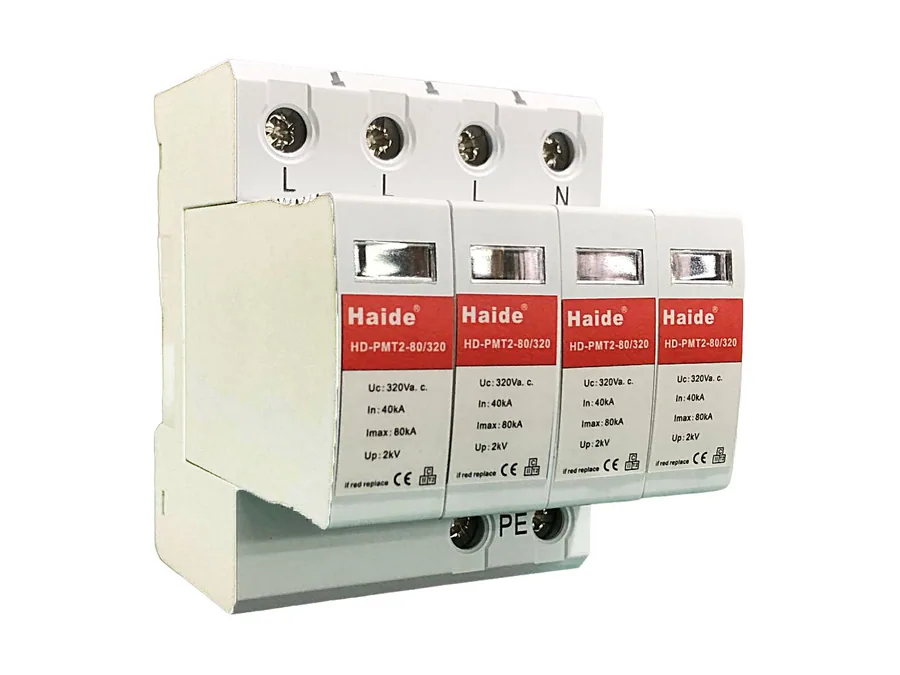

T2配电电源防雷器HD-PMT2-80/320

在线咨询
Click Refresh Verification Code

产品概述

性能简介:

本产品是应用于主配电系统的II级雷电涌保护器。具有雷电承受能力强达80kAImax),电压保护水平低(2kV),漏流少于10uA,断续流能力强(25KA)等优点。采用一体化底座和可插拔芯片结构,有2P4P组合,适用于TT/TN电网类型。是分配电柜、次级开关处二级雷电防护的最佳选择

术参数表:

型号

HD-PMT2-80/320

依据IEC61643-11SPD

II/T2

模组数

1P/2P/3P/4P

适用电网类型

TT/TN-S/TN-C-S TN-C/IT TT/TN-S/TN-C-S

标称电压Uo

220/380V

最大持续工作电压Uc

320V

标称放电电流In

40kA

最大放电电流Imax

80kA

电压保护水平Up

2.0kV

响应时间

25ns

前置过流保护

63A

漏电流

10uA

连接线径

6mm²

工作温度

-40+70

湿度

95%

海拔高度

2000m

防护等级

IP20

阻燃等级UL94

V0

安装

卡接于35mm电气导轨

故障模式

具有

遥信报告功能

具有

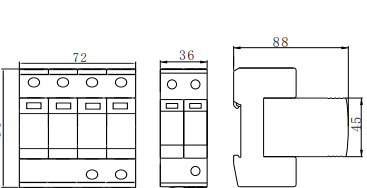

外形尺寸

90*72*88mm

安装方法:

远距离架空进线在进入建筑物时将零线重复接地。
电源相线(L)、零线(N)分别接入电涌保护器相应接线端子,保证牢固及可靠,将避雷器接地端与防雷地线(推荐接地电阻4Ω)作良好电气连接。
建议导线规格:不小于6平方,导线要求短、直。
