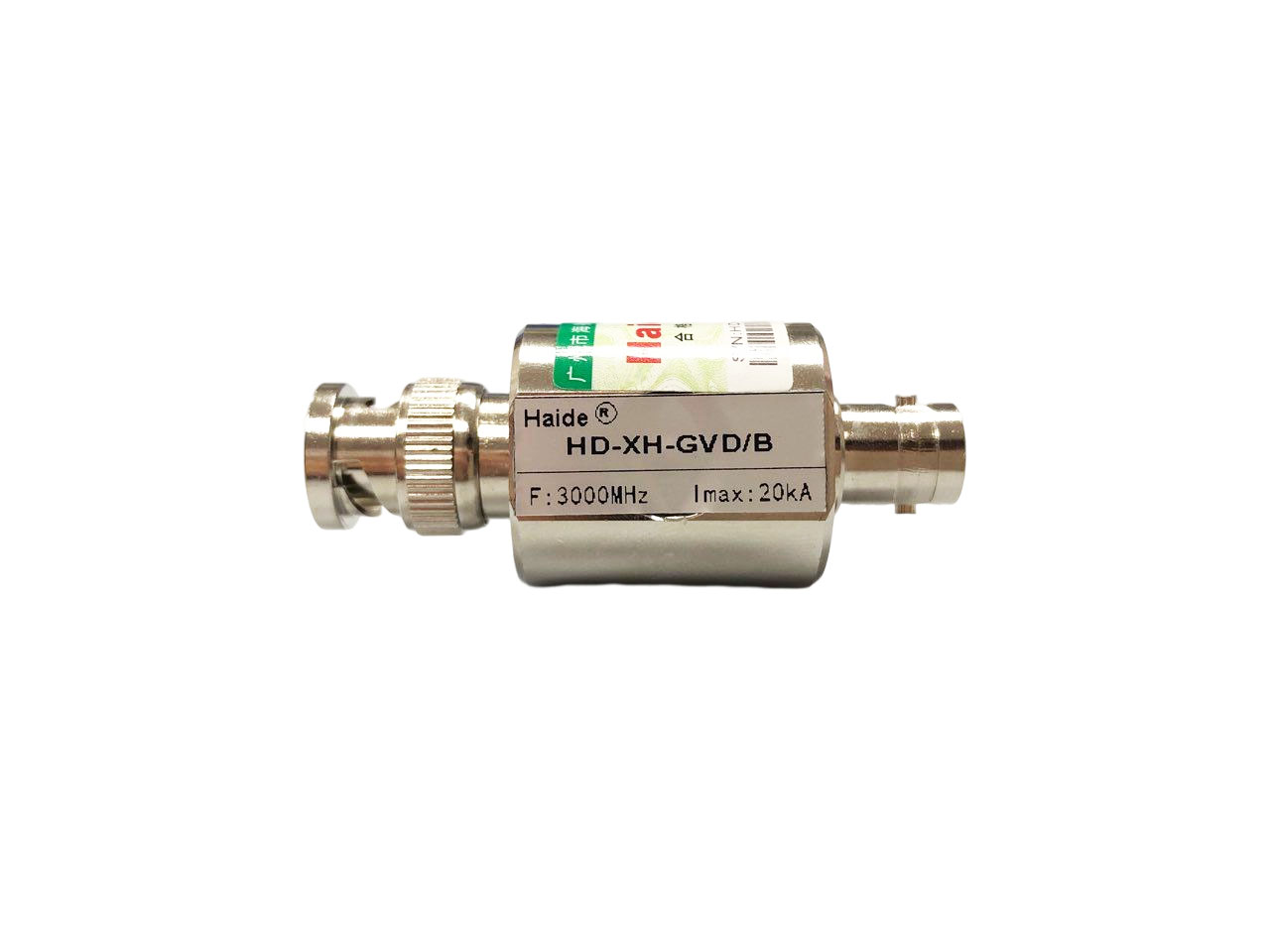

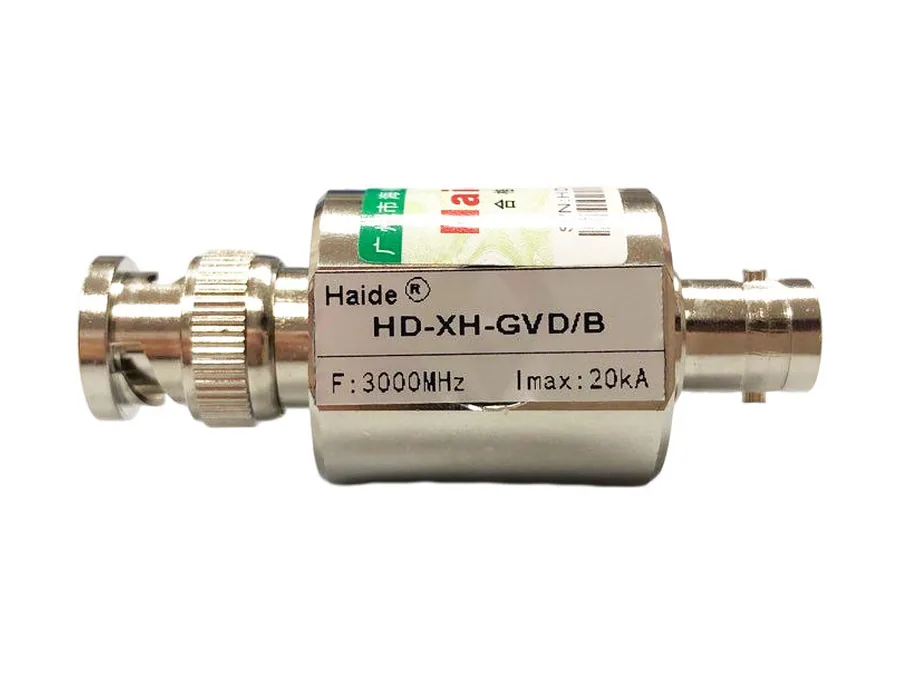

天馈线防雷器
性能简介：
此高频天馈线电涌保护器适用于GSM移动基站、PHS小灵通基站、卫星接收机、对讲机基站等开馈线路、射频线路雷电及电涌的防护。具有输出残压极低，可有效保护接收设备，对从天馈线感应而来的雷电高压脉冲具有高效防御功能，驻波比1.15，插入损耗小于0.2dB，适用频率有0-400M、0-900M、0-1800M、0-2000M、0-3000M。
技术参数表：
|
型 号 |
HD-XH-GVD/B |
|
最大持续工作电压UC |
300V |
|
耐受冲击电压Uoc |
10kV |
|
雷电冲击电流Iimp |
2.5kA |
|
雷电通流容量（8/20µs） |
20kA |
|
插入损耗 |
≤0.2dB |
|
驻波比 |
1.15 |
|
输入/输出阻抗 |
50/75Ω |
|
频率上限 |
3000MHZ |
|
接口方式 |
BNC型 |
|
响应时间Ta |
≤100ns |
|
工作温度范围Tup |
-40℃至+70℃ |
|
电压保护水平 |
1.2kV |
|
保护等级 |
IP30 |
|
外壳材料 |
屏蔽金属 |
|

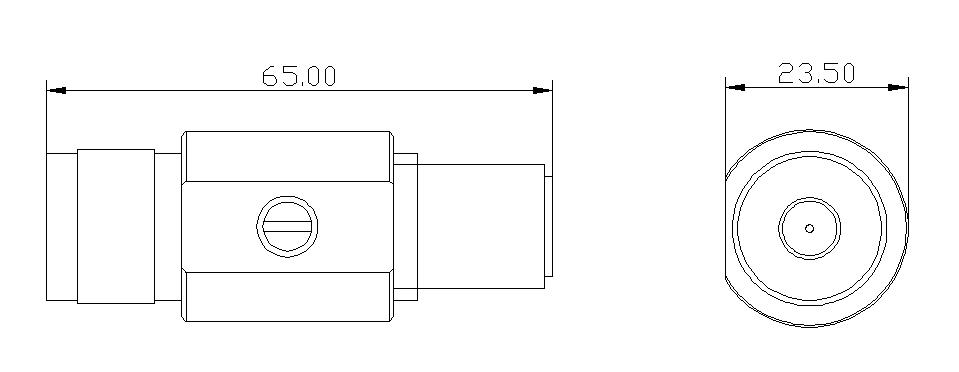

外形尺寸 |
65*23.5*23.5mm |
|
测试类别 |
C2/D1 |

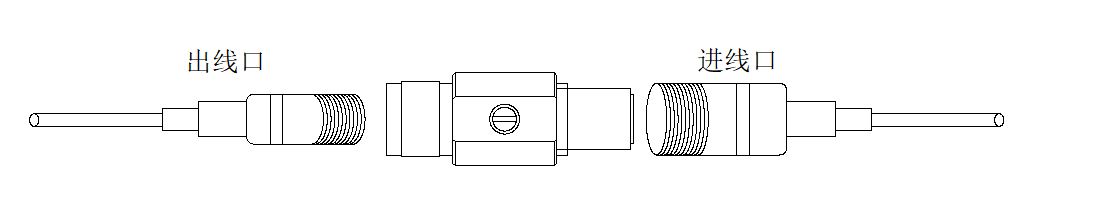

安装方法：
在被保护设备的线路接口前端串联接入避雷器，“IN”为进线端，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）良好电气连接。
