功能及用途：
1、核心器件采用最新大容量浪涌吸收元件――氧化锌压敏电阻，经严格老化筛选，确保每一阀片质量稳定。
2、本系列产品功能齐全，具备正常或失效指示功能，并加装过流过热脱扣机制，符合电气安全标准。
3、模块化封装，标准导轨卡装，安装维护极为方便。可附加声光报警遥信模块。
4、可插拔更换模快，维护或测试时无需断电极为方便。
5、本系列产品具有性能稳定、通流容量大、输出残压低、快速响应时间等特点。
适用防雷区域，100~80KA（8／20µS）一般适用于 LPZ0~1 区，60~40KA 适用于 LPZ1~2 区，40~20KA 适用于 LPZ2~3 区。此为一般性推荐使用，实际方案设计应综合考虑防雷环境。
技术参数表：
|
型 号 |
HD-D75M40A |
|
标称工作电压 Un |
75V |
|
最大持续工作电压Uc |
90V |
|
标称放电电流 In（8/20µs） |
20kA |
|
最大放电电流Imax（8/20µs） |
40kA |
|
电压保护水平Up |
<1.1kV |
|
漏电流 |
<10μA |
|
响应时间 tA |
≤25ns |
|
前置过流保护 |
32A |
|
故障指示 |
具备 |
|
保护等级 |
Ip20 |
|

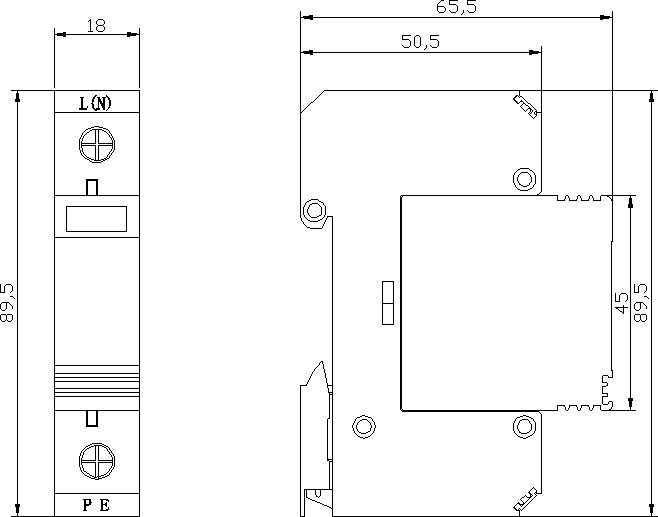

外形尺寸 |
18*90*67mm/36*90*67mm |
|
外壳材料 |
阻燃热塑性材料 |
|
接线方式 |
并联 |
|
保护方式 |
1P/2P |

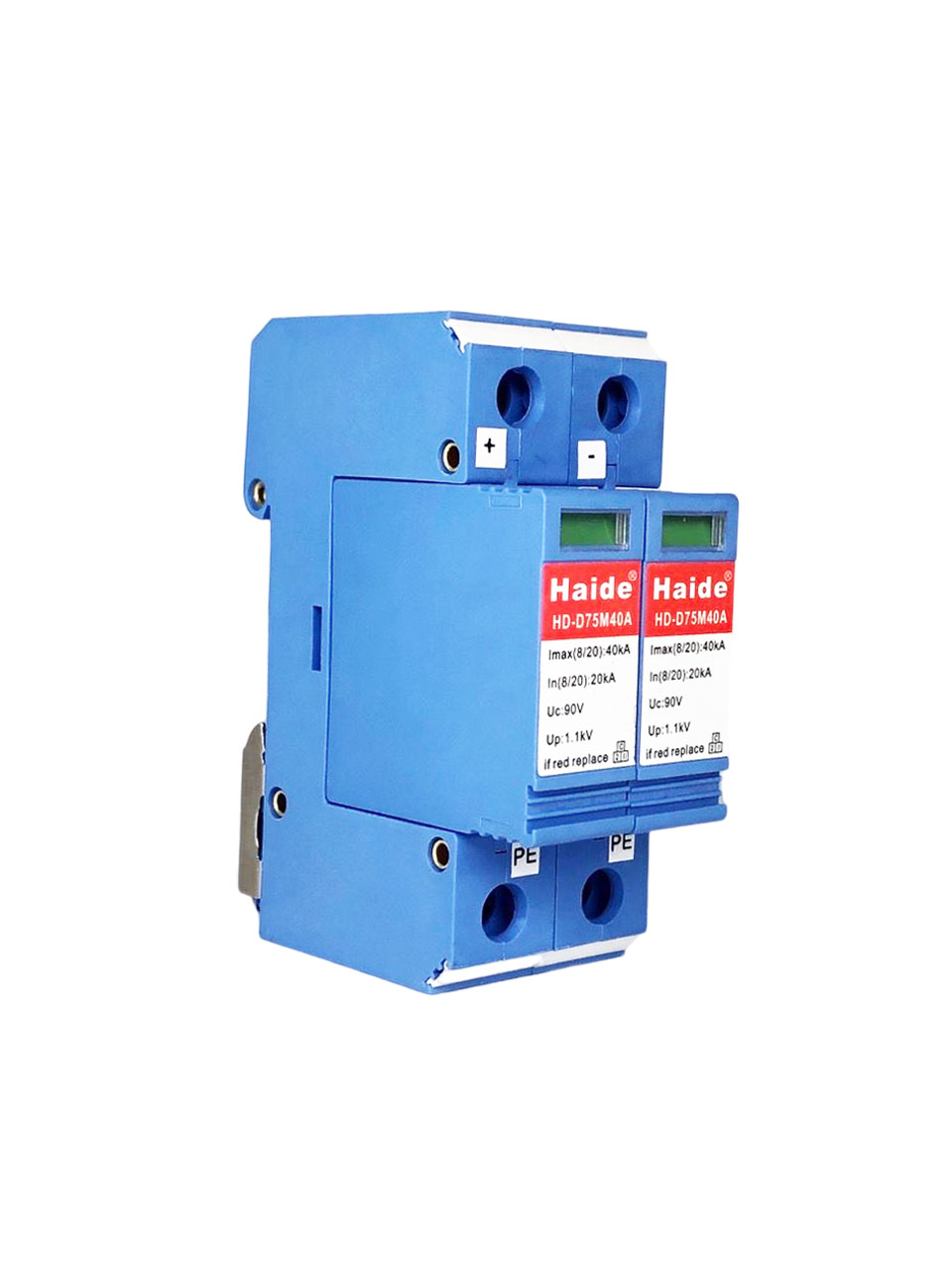

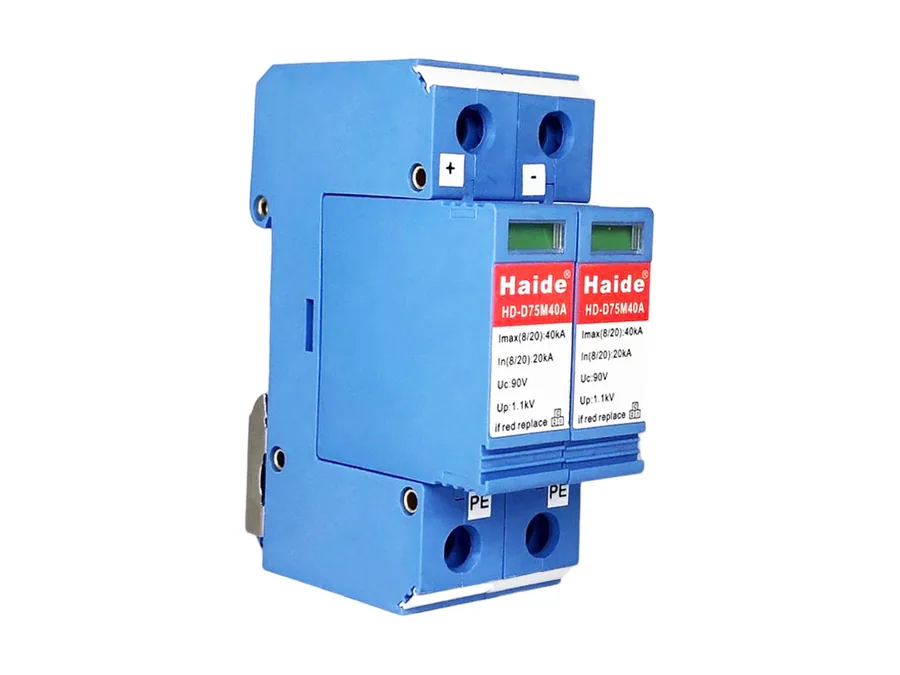

产品外观及安装方法
1、避雷器前加装空气开关或熔断器,以保安全和便于维护。
2、远距离架空进线在进入建筑物时将零线重复接地。

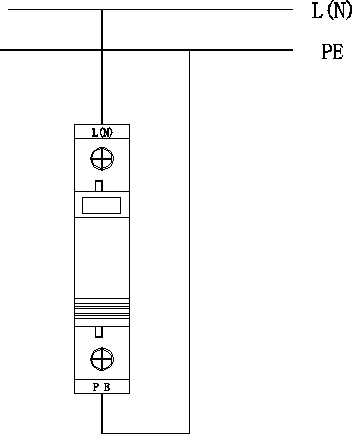

3、电源相线（L）、零线（N）分别接入电涌保护器相应接线端子，保证牢固及可靠，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好电气连接。
4、建议导线规格： 不小于 6 平方,导线要求短、直。
