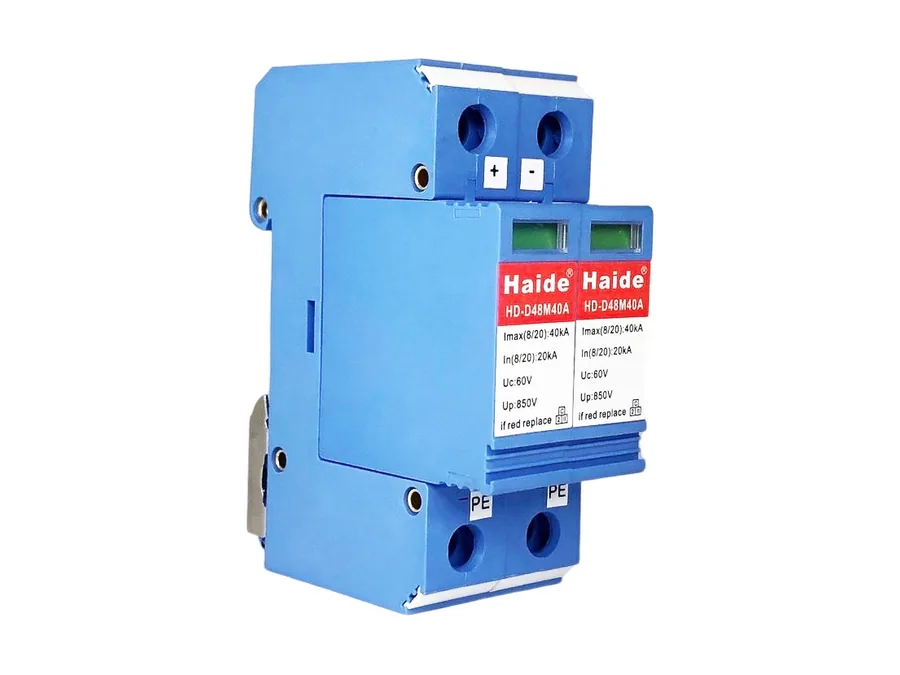

电源防雷模块HD-D48M40A

在线咨询
Click Refresh Verification Code

产品概述

功能及用途:

1、核心器件采用最新大容量浪涌吸收元件――氧化锌压敏电阻,经严格老化筛选,确保每一阀片质量稳定。

2、本系列产品功能齐全,具备正常或失效指示功能,并加装过流过热脱扣机制,符合电气安全标准。

3、模块化封装,标准导轨卡装,安装维护极为方便。可附加声光报警遥信模块。

4、可插拔更换模快,维护或测试时无需断电极为方便。

5、本系列产品具有性能稳定、通流容量大、输出残压低、快速响应时间等特点。

适用防雷区域,100~80KA(8/20µS)一般适用于 LPZ0~1 区,60~40KA 适用于 LPZ1~2 区,40~20KA 适用于 LPZ2~3 区。此为一般性推荐使用,实际方案设计应综合考虑防雷环境。

技术参数表:

型 号

HD-D48M40A

标称工作电压 Un

48V

最大持续工作电压Uc

60V

标称放电电流 In(8/20µs)

20kA

最大放电电流Imax(8/20µs)

40kA

电压保护水平Up

<850V

漏电流

<10μA

响应时间 tA

≤25ns

前置过流保护

32A

故障指示

具备

保护等级

Ip20

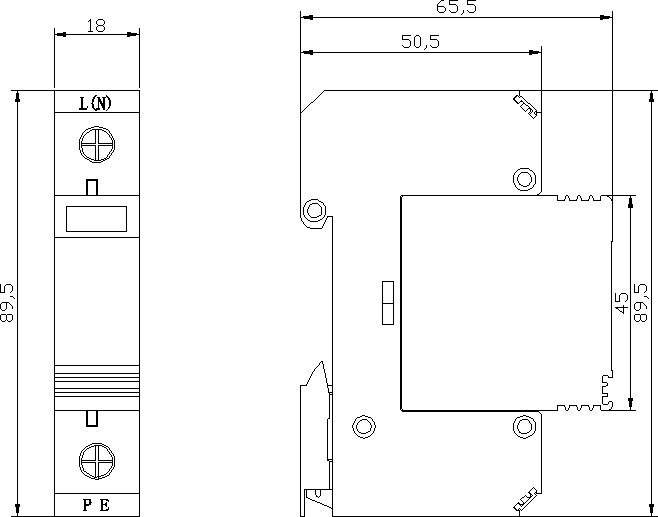

外形尺寸

18*90*67mm/36*90*67mm

外壳材料

阻燃热塑性材料

接线方式

并联

保护方式

1P/2P

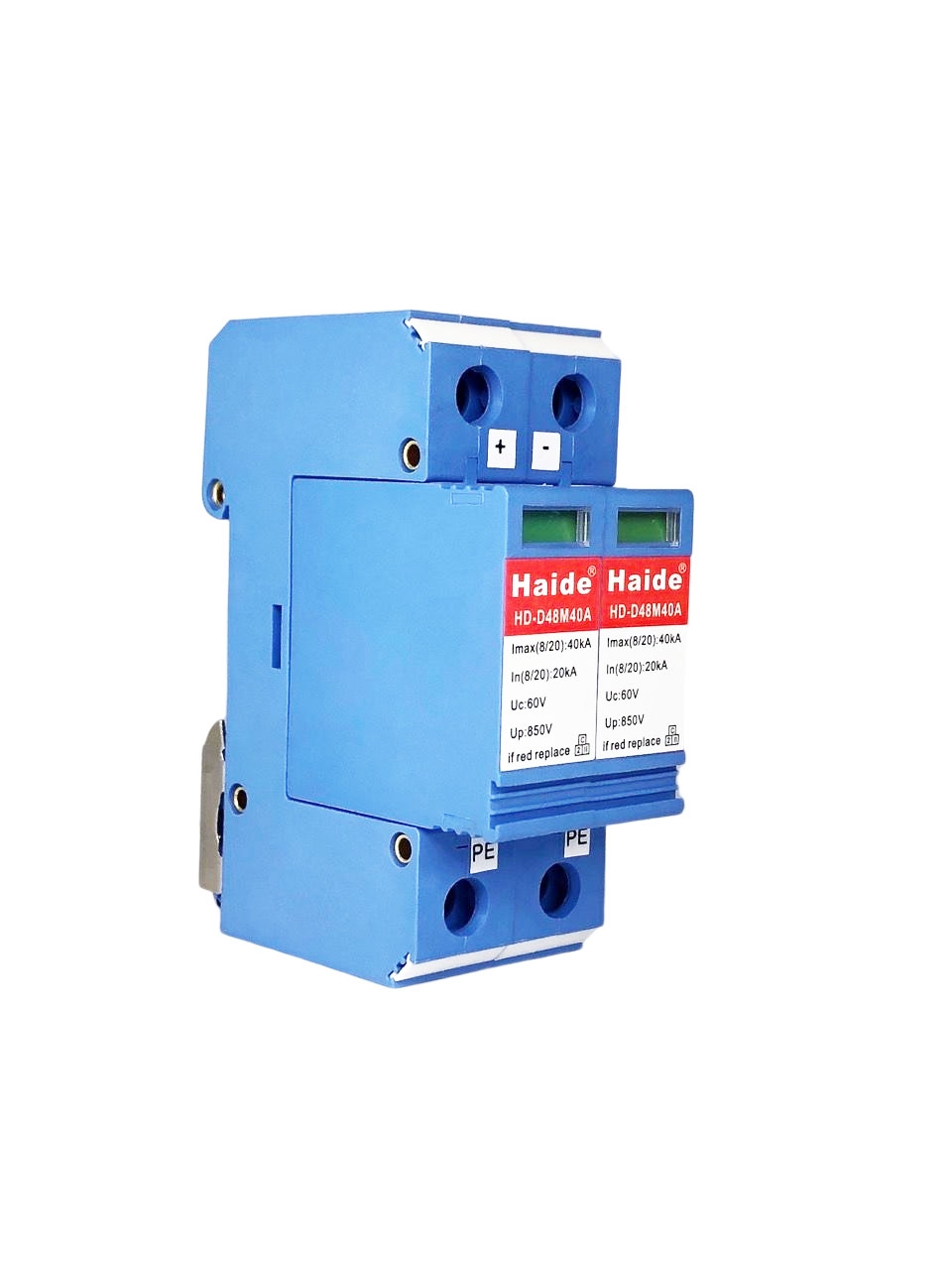

产品外观及安装方法

1、避雷器前加装空气开关或熔断器,以保安全和便于维护。

2、远距离架空进线在进入建筑物时将零线重复接地。

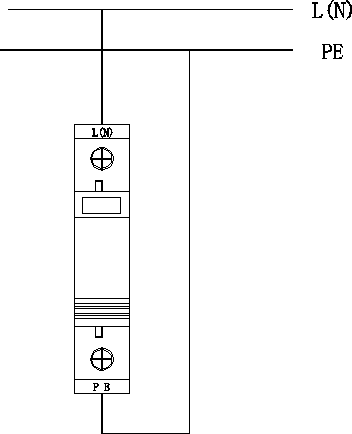

3、电源相线(L)、零线(N)分别接入电涌保护器相应接线端子,保证牢固及可靠,将避雷器接地端与防雷地线(推荐接地电阻4Ω)作良好电气连接。

4、建议导线规格: 不小于 6 平方,导线要求短、直。
