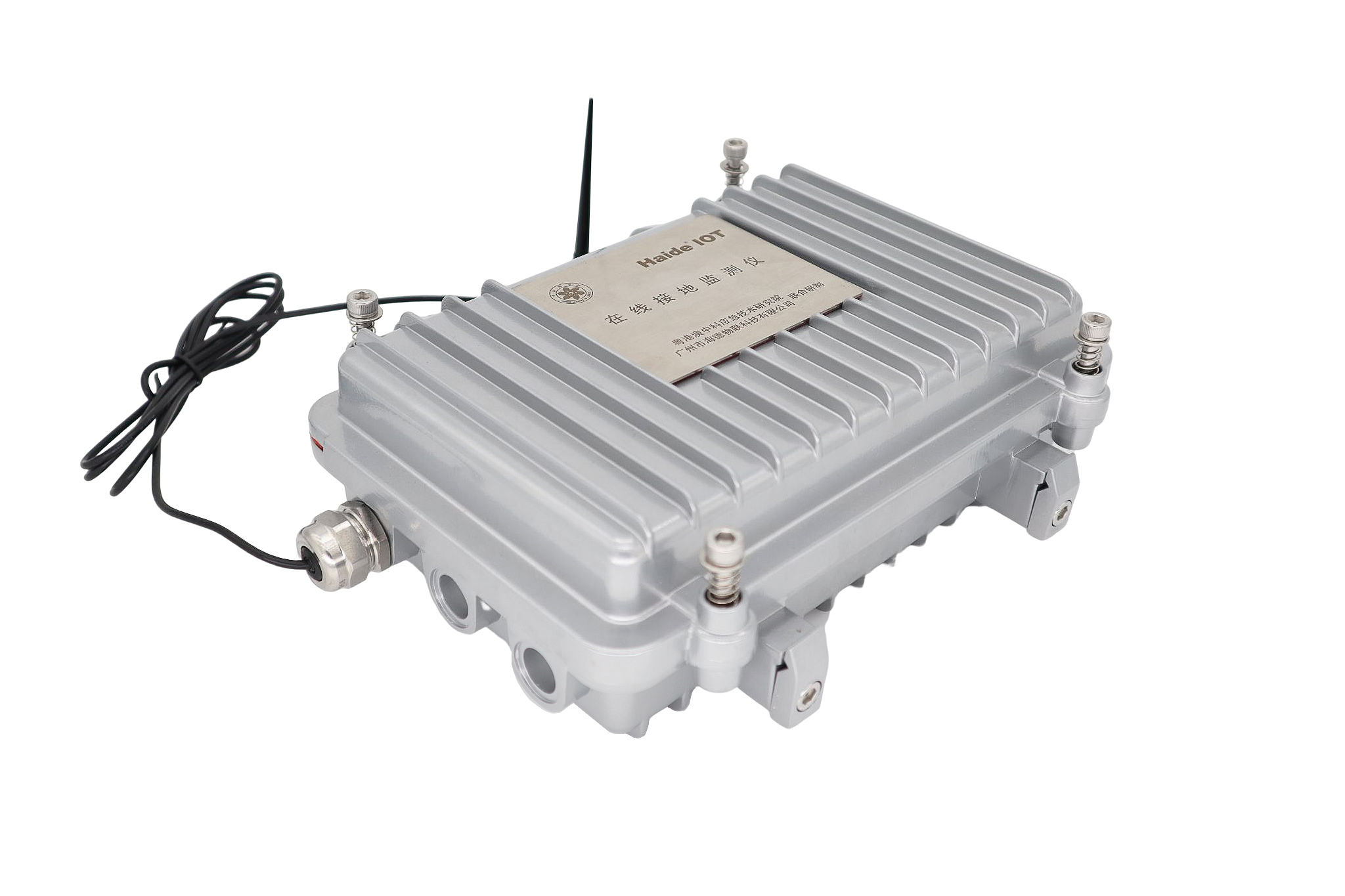

HD-DZJC接触式在线接地测试仪采用三线法或二线法测试接地电阻，采用平均值整流法测试接地电压，在线检测、实时监测。用户可以选择 RS232 或 RS485通讯，可确保各种场所接地电阻值实时在线监测的高精度、高稳定性、高可靠性。
测试仪由超大 LCD 显示，非常直观；可以通过其按键设置报警临界值，具有声光报警指示；可确保各钟场所接地电阻值实时在线监测的高精度、高稳定性、高可靠性。适用于输电线路杆塔接地，公路设备接地，气象防雷接地，通讯基站接地，铁路设施接地，建筑仓库接地，电气设备接地等。
|
功 能 |
在线监测接地电阻、接地电压 |
|
电 源 |
标准：12V±1VDC、400mA Max. 选配：24V±1VDC |
|
测量方式 |
精密三线测量、简易两线测量 |
|
测量方法 |
接地电阻：额定电流变极法，测量电流 11mA Max，128Hz； 对地电压：平均值整流 |
|
数据模式 |
平均值 |
|
LCD 尺寸 |
128mm×75mm；显示域：124mm×67mm |
|
仪表尺寸 |
高宽厚：190mm×117mm×54mm |
|
测量时间 |
对地电压：约 2 次/秒；接地电阻：约 30 秒/次 |
|
测量次数 |
10000 次以上 |
|
线路电压 |
测量对地电压：AC 600V 以下测量 |
|
仪表接口 |
插拔式接线端子：9 针端子座 |
|
通讯方式 |
RS485(或选配RS232) |
|
换 档 |
自动换档 |
|
数据存储 |
400 组，闪烁显示“FULL”符号表示存储已满 |
|
间隔时间 |
自动监测间隔时间设置范围：1～999 小时 |
|
功 耗 |
待机: 25mA Max 测量：400mA Max |
|
报警提示 |
声光报警 |
|
质 量 |
检测仪：450g |
|
工作温湿度 |
-10℃～40℃；80%rh 以下 |
|
存放温湿度 |
-20℃～60℃；70%rh 以下 |
|
过载保护 |
测试接地接地电阻时：E-P、E-C 各端口间 AC 280V/3 秒 |
|
绝缘电阻 |
10MΩ 以上(电路与外壳之间 500V) |
|
耐 压 |
AC 3700V/rms(电路与外壳之间) |
|
测量功能 |
量 程 |
精度 |
分辨率 |
|
接地电阻 |
0.01Ω ～20Ω |
±2%rdg±3dgt (辅助接地电阻 100Ω ± 5%，对地电压＜10V) |
0.01Ω |
|
0.1Ω ～200Ω |
0.1Ω |
||
|
1Ω ～2000Ω |
1Ω |
||
|
接地电压 |
0～600V AC |
±2%rdg±3dgt |
1V |
（注：23℃±5℃，75%rh 以下）
首先：在被监测接地极 E 的附近同一直线上，每间隔 5～10 米做好辅助接地极 P、C。
其次：按下表对应连接检测仪、电脑、电源等。检测仪与辅助地极的连接最好使用电力线扣固定(便于后期维护拆卸)，也可以焊接。
|
E |
被测接地极 |
|
P |
电压极 |
|
C |
电流极 |
|
T/A |
RS232的T端或RS485的A端 |
|
R/B |
RS232的R端或RS485的B端 |
|
GND |
通讯地 |
|
GND |
电源输入地 |
|
Vin |
电源输入正 |
