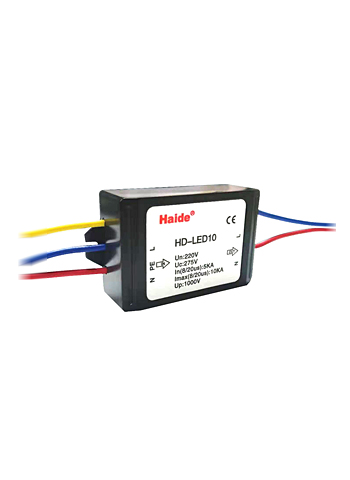

LED电源防雷模块
性能简介：
本产品核心部件采用进口名牌浪涌吸收器件，经严格筛选，性能优越，质量稳定，外壳为阻燃热塑性材料，环氧树脂封装，体积小，安装方便；为LED供电线路提供高可靠的防雷防过压保障。产品内置半导体浪涌吸收器件，箝位准确，残压输出极低。适用于LED供电系统电源线路的防雷保护。此款产品串联安装，选型时候需要注意后端设备功率要求。
技术参数表：
|
型 号 |
HD-LED10 |
|
认证标准 |
CB、RoHs |
|
依据EN61643-11,SPD |
Ⅲ级 |
|
依据IEC61643-11，SPD |
Ⅲ级 |
|
依据GB 18802.1-2011,SPD |
Ⅲ级 |
|
产品执行标准 |
GB18802.1-2011, EN61643-11, IEC61643-11 |
|
标称工作电压Un |
110-277V |
|
最大持续工作电压Uc |
150-320V |
|
标称放电电流In（8/20us） |
5KA |
|
最大放电电流Imax（8/20us） |
10KA |
|
最大冲击电压Uoc |
10KV |
|
电压保护水平Up |
1.2KV |
|
漏电流Ir |
＜5uA |
|
响应时间Ta |
＜25ns |
|
保护等级 |
IP67 |
|
额定负载电流IL |
≤10A |
|
外壳材料 |
防火阻燃性材料 |
|
接线方式 |
串联 |
|
故障指示 |
可选 |
|
防水功能 |
是 |
|
接口形式 |
引线/端子 |
|

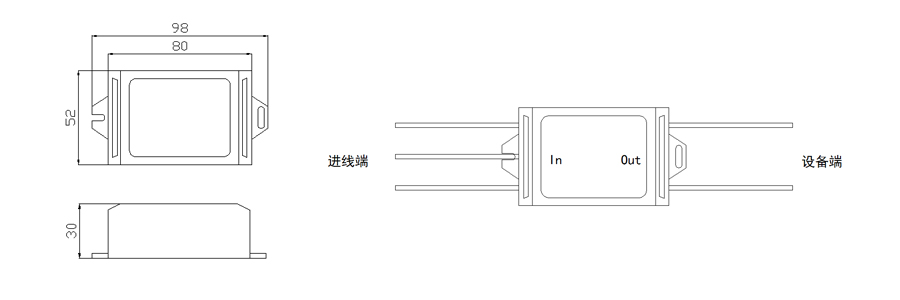

外形尺寸 |
98*52*30mm |
|
是否适用户外 |
是 |
|
工作温度范围Tup |
-40℃至+70℃ |
安装方法：
1）保护器的电压参数与设备工作参数不符时，可能影响线路的工作，建议选型时确定设备工作电压。
2）由于保护器为串联安装，对于某些功率设备相对较大设备，还应确定其他工作电流。
3）电源相线（L）、零线（N）分别接入电涌保护器相应接线端子，保证牢固及可靠，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好电气连接。
