产品概述

产品功能特点:

1.电涌耐受能力

10/350us波形的电涌耐受能力最高可达25kA,80/20 us 波形的电涌耐受能力最高可达120kA。

2.工频过电流保护能力

拥有更广的工频过电流保护范围,在高短路分断、低短路顺动方面具有优异的综合表现,可保护SPD免受TOV损坏,可切断峰值最高达100kA的高短路电流,并且可在极短时间内切断3A以上低短路电流。

3.电压保护水平

在电涌发生时其两端的残压更低,相应的支路的有效电压保护水平更低,因此设备可以得到更好的保护。

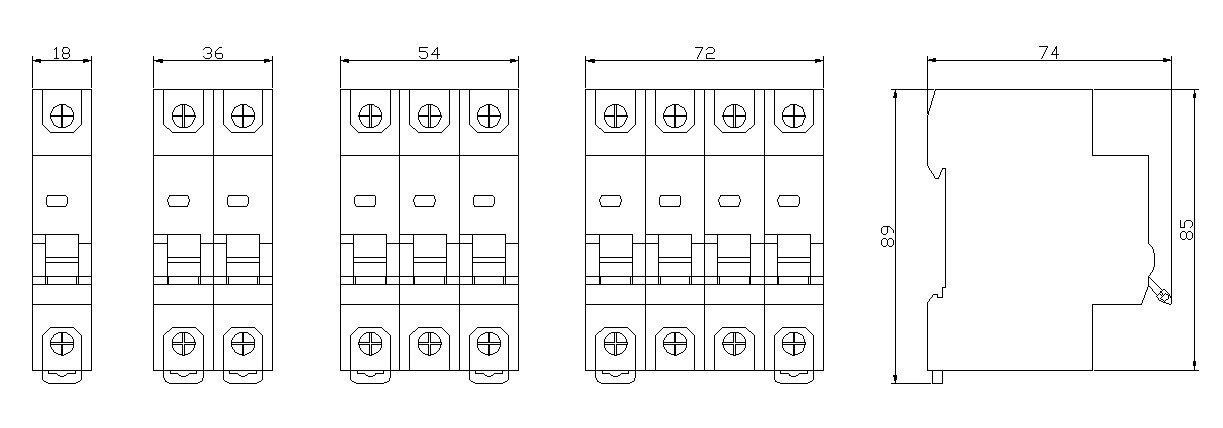

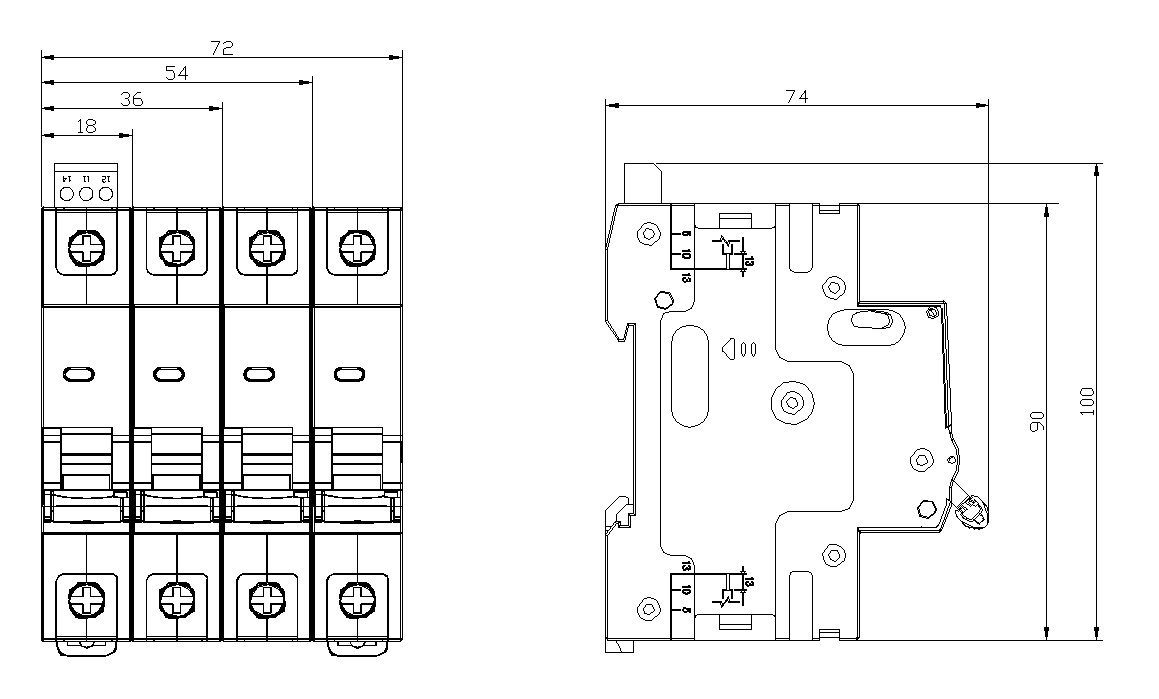

4.尺寸

紧凑小巧,尺寸模数化,每极宽度仅为18mm,大大节省了安装空间。

5.SPD的配合

能与SPD完美配合,配合方案通过了全套的试验验证。

技术参数

型号

HD- HB40

试验类别

II

极数

1P

2P

3P

4P

额定工作电压

230 / 400 VAC

工作频率

50 /60 Hz

最大放电电流Imax

40kA

标称放电电流In

20kA

最大短路分断能力Isc

50kA

低短路动作电流

3A

机械寿命

15000

电气寿命

10000

端子最大接线

25mm²

外壳防护等级

IP20

工作环境温度

-25~60

工作环境湿度(室温下)

20%~90%RH

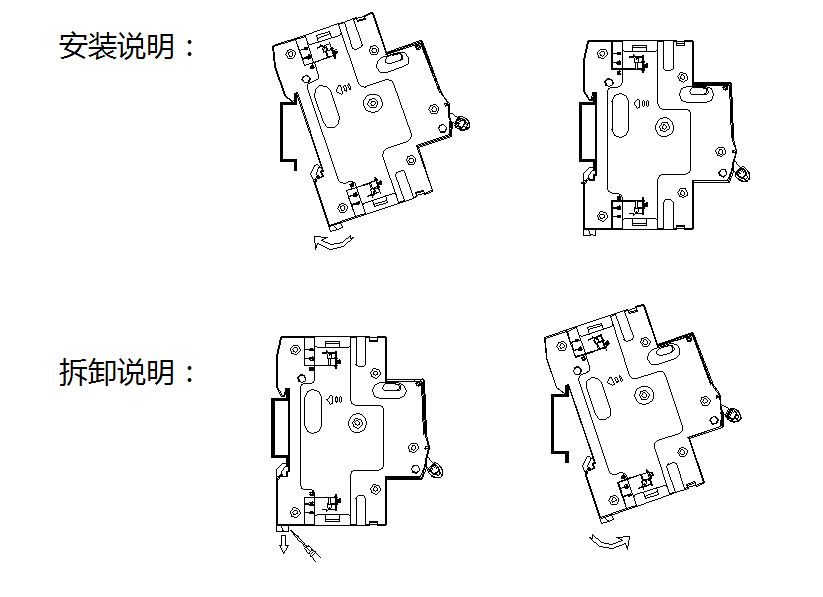

安装轨道

EN6071535mm

进线方式

上进下出

推荐接线

4mm²

远程指示功能

可安装OF附件实现

额定扭矩

3.5N.m
