三相A型电源防雷模块 HD-D380M-A

在线咨询
Click Refresh Verification Code

产品概述

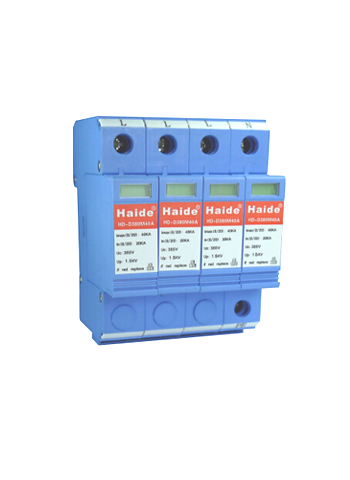

三相A型电源防雷模块


性能简介:

低压配电系统电涌保护器,依据IEC标准设计,具有失效检测指示、标准模块化安装、可插拔更换防雷模块,具备极大的雷电流泄放能力,适用于建筑物总电源系统的防雷,35毫米标准导轨安装,维护极为方便,此级防雷器并联于线路中,对后接设备的功率无限制。


技术参数表:

型 号

HD-D380M40A

HD-D380M20A

标称工作电压Un

380V

380V

最大持续工作电压Uc

385V

385V

标称放电电流In8/20us

20KA

10KA

最大放电电流Imax8/2us

45KA

20KA

电压保护水平Up

1.6KV

1.2KV

外形尺寸

72×90×66mm

响应时间Ta

25ns

工作温度范围Tup

-40℃至+70

最小安装导体截面

6mm2多股铜芯线

保护等级

IP20

外壳材料

防火阻燃性材料

接线方式

并联

保护方式

4+0/3+1

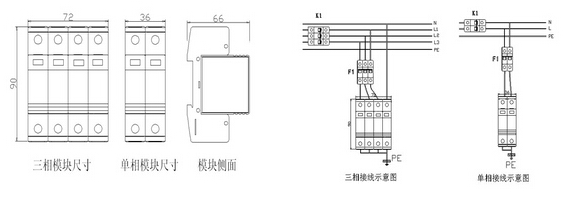

安装方法:

远距离架空进线在进入建筑物时将零线重复接地。
电源相线(L)、零线(N)分别接入电涌保护器相应接线端子,保证牢固及可靠,将避雷器接地端与防雷地线(推荐接地电阻≤4Ω)作良好电气连接。
建议导线规格:不小于6平方,导线要求短、直。
