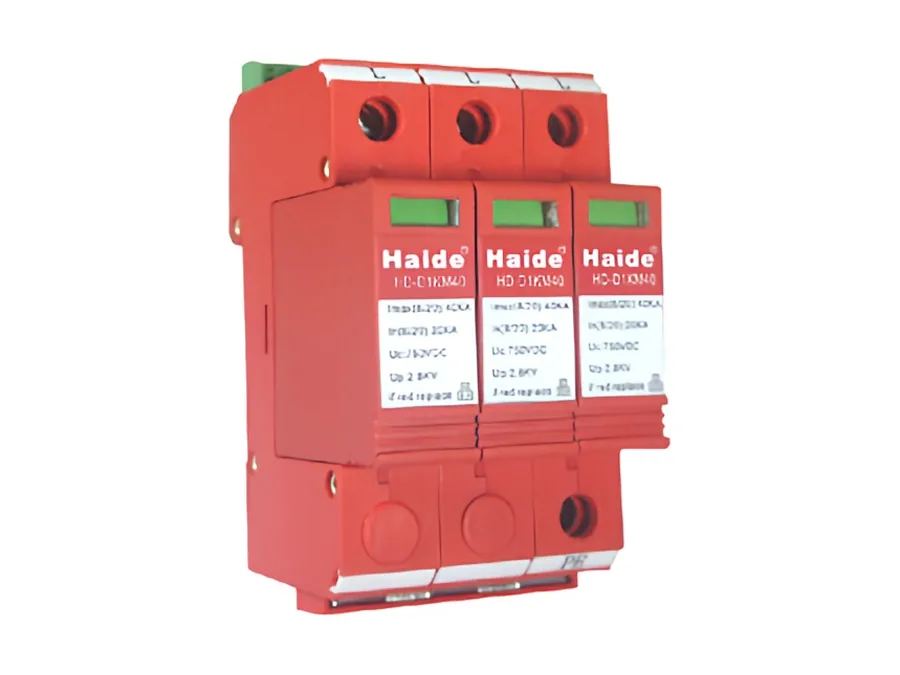

光伏电源防雷器 HD-D1KM40

在线咨询
Click Refresh Verification Code

产品概述

光伏防雷模块


工作原理及性能简介:
本产品核心部件采用进口名牌浪涌吸收器件,经严格筛选,性能优越,质量稳定,,体积小。当线路由于遭到二次感应雷击或操作过电压时,电涌保护器动作将瞬时过电压短路泄放到大地,从而达到保护设备和人身安全的作用。
DIN
导轨安装,适用于6001000V直流电源系统的防雷及过电压保护。主要用于太阳能光伏发电系统等的电涌保护,并联安装,不影响原系统的正常工作。


技术参数表:

型号/规格

HD-D1KM40/600

HD-D1KM40/750

HD-D1KM40/1000

额定电压Un

600VDC

750VDC

1000VDC

最大持续工作电压Uc

750VDC

1000VDC

1200VDC

动作电压

1200V±10%

1600V±10%

2000V±10%

标称通流容量In

20kA8/20μs

放电次数

50次(In

最大通流容量Imax

40kA8/20μs

放电次数

10次(Imax

电压保护水平Up

≤2.8kV

≤3.0kV

≤3.8kV

保护模式:

L+—L-     L+—PE      L- —PE

响应时间:

<25ns

环境温度:

-40°C+80°C

产品尺寸:

54×62×90mm


主要特点:
1、具有过热、过流双重自保护电路。
2
、模块化设计,标准导轨安装,可带电更换。
3
、有劣化显示窗口,正常时为绿色窗口,损坏时自动转换为红色窗口。
4
、可选遥信告警装置,利于远程监控。

注意事项:
接线时应先接地线,再接负极线,最后连接正极线;正极线和负极线应采用10mm2以上多股软铜线连接防雷器,地线应采用16mm2以上多股软铜线连接。

安装方法:

1)远距离架空进线在进入建筑物时将零线重复接地。

2)由于保护为并联安装,故不需要考虑后端设备功率。

3)电源相线(L)分别接入电涌保护器相应接线端子,保证牢固及可靠,将避雷器接地端与防雷地线(推荐接地电阻≤4Ω)作良好电气连接。

4)保护器的电压参数于设备工作参数不符时,可能影响线路的工作,建议选型时确定设备工作电压。

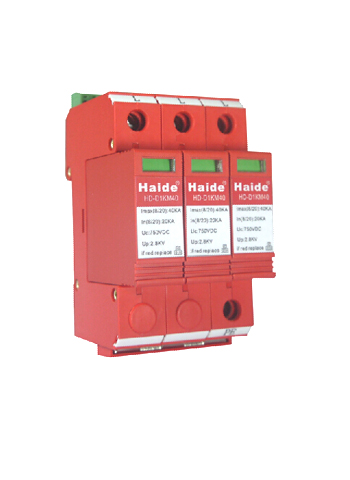

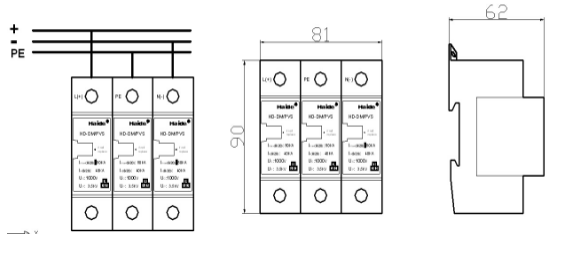

产品外观及安装方法
