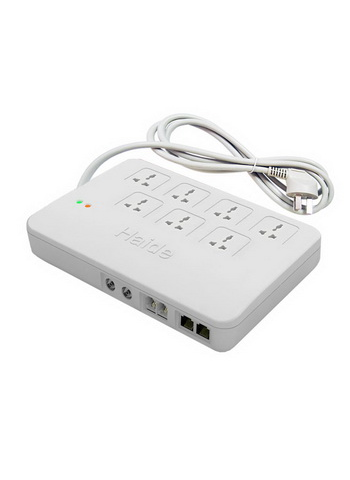

多功能电源防雷排座
性能简介： 本系列产品适用于单相电源线路的雷电及电涌的精细级设备保护，通用七孔插孔设计适合多种形状电源插头，特别适用于办公及家庭电气设备简单的雷电防护，内置自动保护装置，故障时自动脱离电网，从而保护电子设备工作正常，并搭配有网络、电话、电视防雷三种功能合一，并带有工作失效状态指示灯。
技术参数表：
|
型号 |
HD-DCZ/TTN |
|||
|
电源防雷部分 |
网络防雷部分 |
电话防雷部分 |
电视防雷部分 |
|
|
标称工作电压Un |
220V |
5V |
180V |
|
|
最大持续工作电压Uc |
275V |
6.8V |
200V |
|
|
标称放电电流I（8/20us） |
5KA |
2.5KA |
2.5KA |
2.5KA |
|
最大放电电流Imax（8/20us） |
10KA |
5KA |
5KA |
5KA |
|
电压保护水平Up |
700V |
X-X≤70V |
X-X≤400V |
400V |
|
X-G≤400V |
X-G≤400V |
|||
|
最大后备保险丝强度 |
10A |
|
|
|
|
插入电阻 |
|
≤1Ω |
≤4Ω |
|
|
插入损耗 |
|
≤0.2dB |
≤0.2dB |
≤0.2dB |
|
保护线路 |
|
1，2，3，6线 |
2，3线 |
|
|
数据传输速率Vs |
|
100Mbps |
|
|
|
带宽 |
|
|
2MHz |
860MHz |
|
响应时间Ta |
≤25ns |
1ns |
1ns |
100ns |
|
接口形式 |
万用插孔 |
RJ45 |
RJ11 |
CATV/公制F头 |
|
工作温度范围Tup |
-40℃至+70℃ |
|||
|
工作状态指示 |
绿灯正常指示，红灯故障指示 |
|||
|
保护等级 |
IP20 |
|||
|
外形尺寸 |
160×230×42mm |
|||
|
外壳材料 |
防火阻燃性材料 |
|||

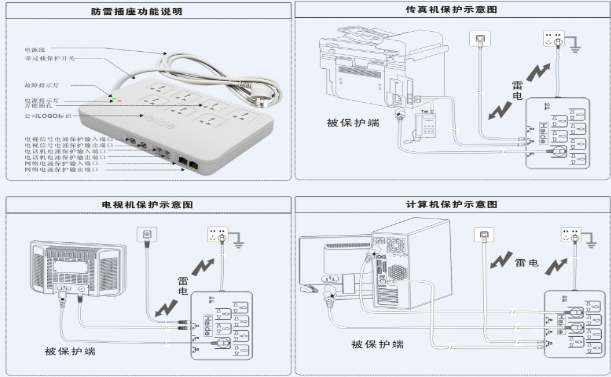

安装方法：
避雷器先插入供电插座，用电设备再从避雷器插孔取电，“OUT”为设备端，“IN”为进线端，请确保墙壁插座的地线有良好的接地（推荐接地电阻≤4Ω）。
