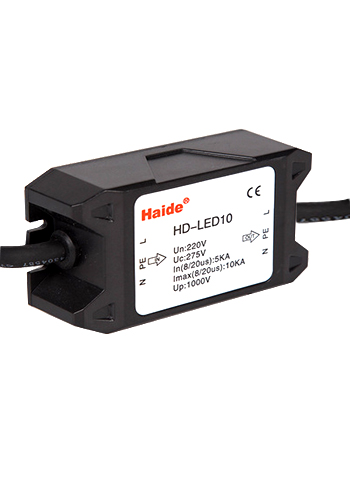

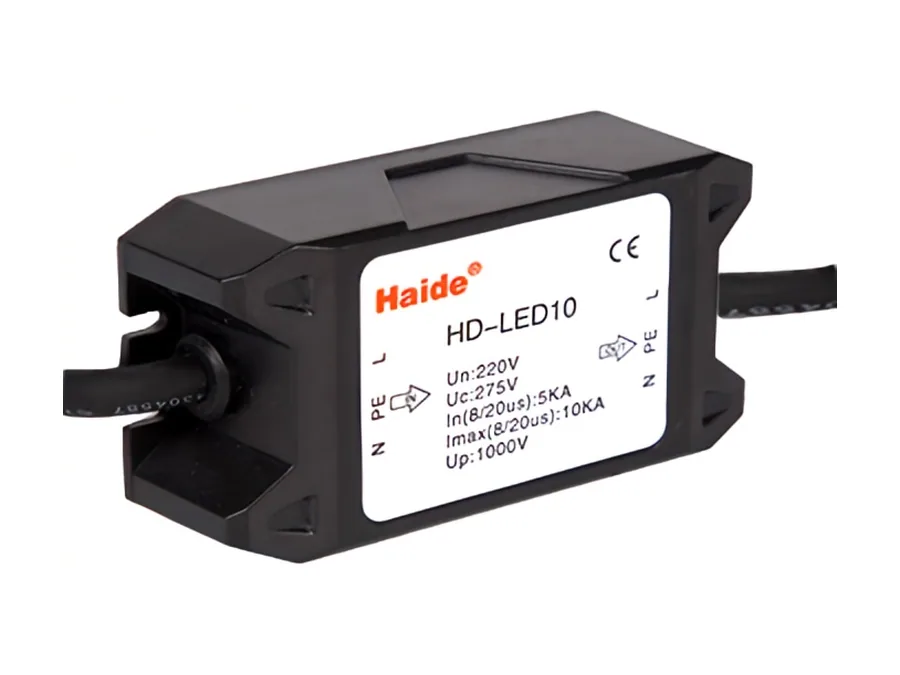

LED电源防雷模块
性能简介：
本产品核心部件采用进口名牌浪涌吸收器件，经严格筛选，性能优越，质量稳定，外壳为阻燃热塑性材料，环氧树脂封装，体积小，安装方便；为LED供电线路提供高可靠的防雷防过压保障。产品内置半导体浪涌吸收器件，箝位准确，残压输出极低。适用于LED供电系统电源线路的防雷保护。此款产品串联安装，选型时候需要注意后端设备功率要求。
技术参数表：
|
型号 |
HD-LED10 |
HD-LED20 |
|
依据IEC61643-11，SPD |
III/T3/D |
III/T3/D |
|
认证 |
CB，RoHS |
CB，RoHS |
|
标称工作电压Un |
110-277V（或可选） |
110-277V（或可选） |
|
最大持续工作电压Uc |
320V（或可选） |
320V（或可选） |
|
耐受冲击电压Uoc |
10KV |
20KV |
|
标称放电电流In（8/20us） |
5KA |
10KA |
|
最大放电电流Imax（8/20us） |
10KA |
20KA |
|
电压保护水平Up |
1.2KV |
1.5KV |
|
额定负载电流IL |
≤10A |
|
|
漏电流Ir |
＜5uA |
|
|
响应时间Ta |
≤25ns |
|
|
工作温度范围Tup |
-40℃至+70℃ |
|
|
保护等级 |
IP67 |
|
|
外壳材料 |
防火阻燃性材料 |
|
|
接线方式 |
串联 |
|
|
接口形式 |
引线/端子 |
|
|
防水功能 |
具备 |
|
|

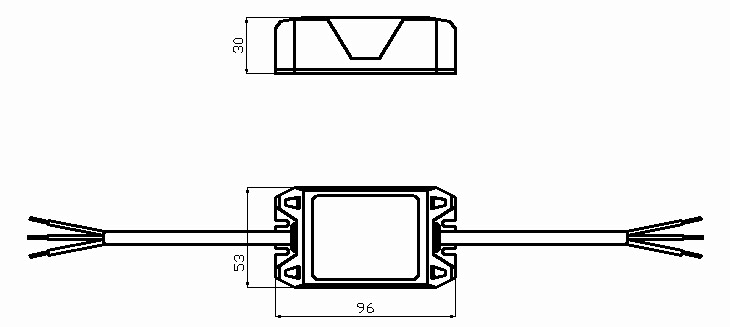

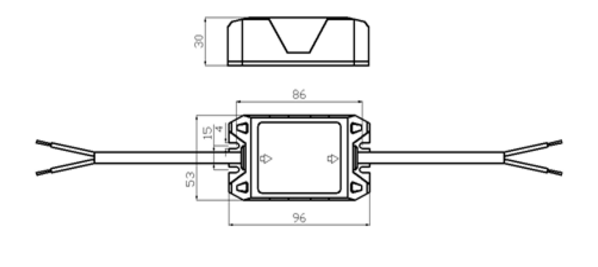

外形尺寸 |
96*53*30mm |
|
|
故障指示 |
可选 |
|
安装方法：
1.保护器的电压参数与设备工作参数不符时，可能影响线路的工作，建议选型时确定设备工作电压。
2.由于保护器为串联安装，对于某些功率设备相对较大设备，还应确定其他工作电流。
3.电源相线（L）、零线（N）分别接入电涌保护器相应接线端子，保证牢固及可靠，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好电气连接。
