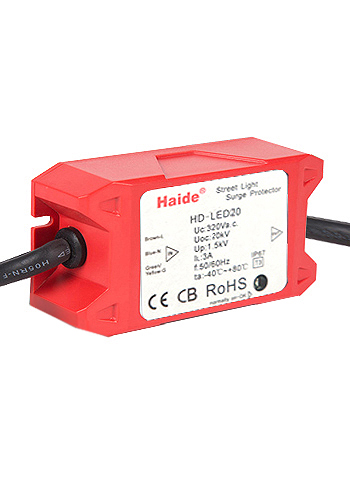

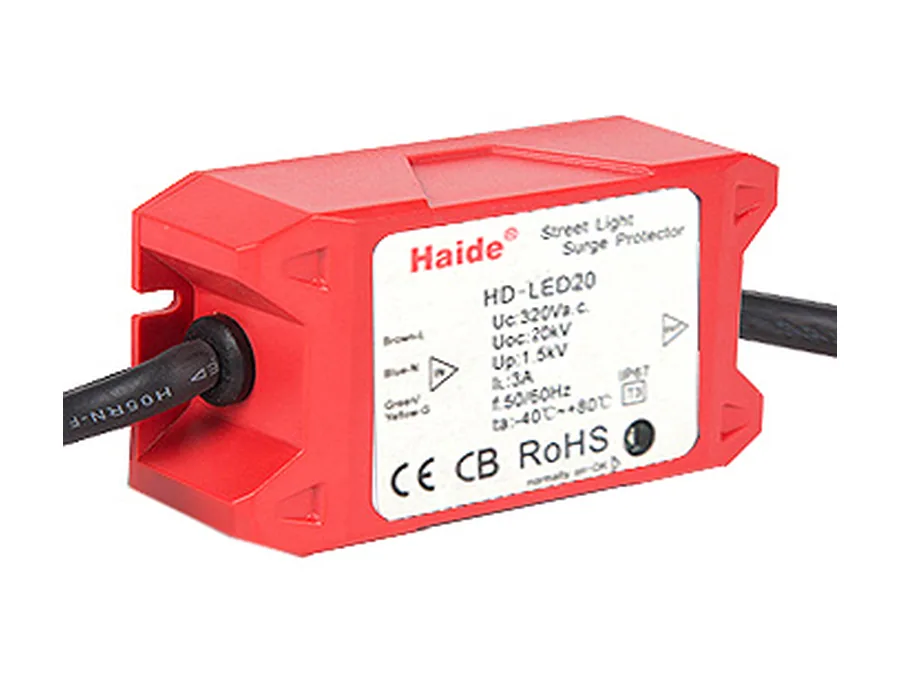

LED电源防雷器 HD-LED20

在线咨询
Click Refresh Verification Code

产品概述

LED电源防雷器


性能简介

本产品核心部件采用进口名牌浪涌吸收器件,经严格筛选,性能优越,质量稳定,外壳为阻燃热塑性材料,环氧树脂封装,体积小,安装方便;为LED供电线路提供高可靠的防雷防过压保障。产品内置半导体浪涌吸收器件,箝位准确,残压输出极低。适用于LED供电系统电源线路的防雷保护。此款产品串联安装,选型时候需要注意后端设备功率要求。



技术参数

型 号

HD-LED20

认证标准

CBRoHs

依据EN61643-11,SPD

Ⅲ级

依据IEC61643-11SPD

Ⅲ级

依据GB 18802.1-2011,SPD

Ⅲ级

产品执行标准

GB18802.1-2011, EN61643-11, IEC61643-11

标称工作电压Un

110-277V(或可选)

最大持续工作电压Uc

320V(或可选)

标称放电电流In8/20us

10KA

最大放电电流Imax8/20us

20KA

最大冲击电压UOC

20KV

电压保护水平Up

1.8KV

漏电流

5uA

额定负载电流

10A

响应时间Ta

25ns

保护等级

IP67

外壳材料

防火阻燃性材料

故障指示

可选

防水功能

具备

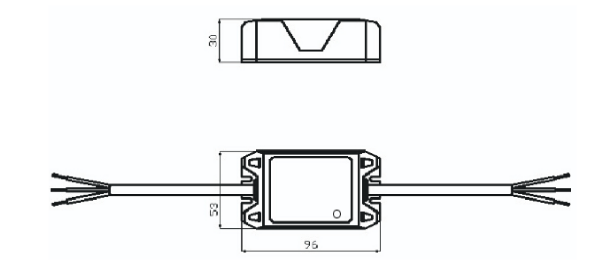

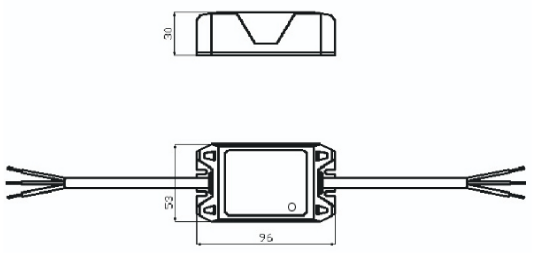

外形尺寸

96*53*30mm

接线方式

串联

接口形式

引线/端子

是否适用户外

工作温度范围Tup

-40℃至+70



安装方法

1)保护器的电压参数与设备工作参数不符时,可能影响线路的工作,建议选型时确定设备工作电压。

2)由于保护器为串联安装,对于某些功率设备相对较大设备,还应确定其他工作电流。

3)电源相线(L)、零线(N)分别接入电涌保护器相应接线端子,保证牢固及可靠,将避雷器接地端与防雷地线(推荐接地电阻≤4Ω)作良好电气连接。
