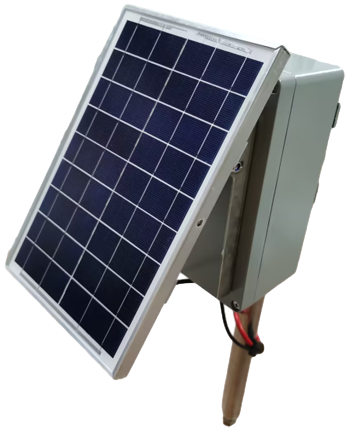

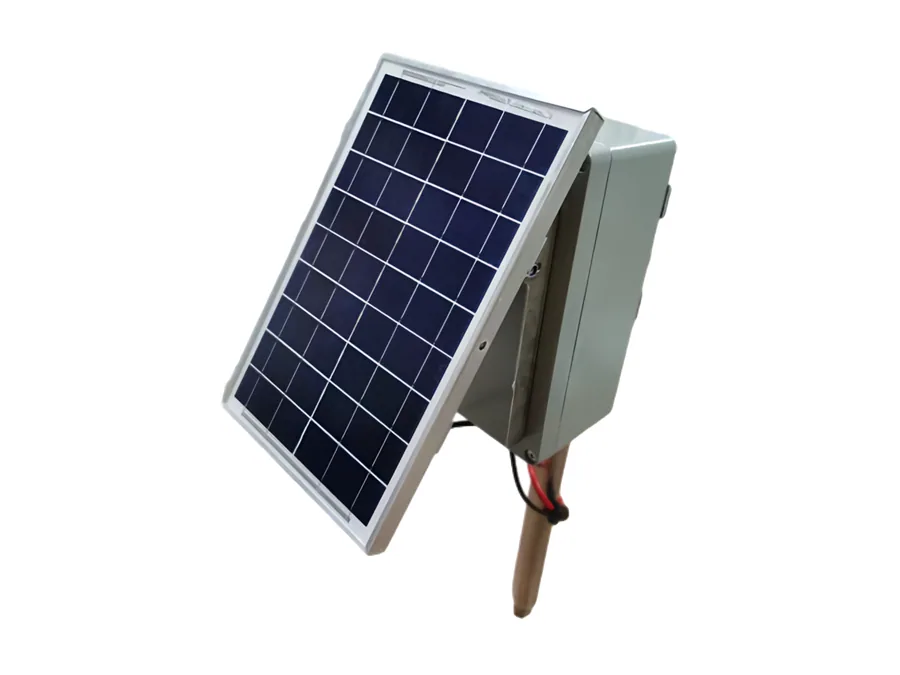

铝合金太阳能供电雷电流监测仪

铝合金太阳能供电雷电流监测仪

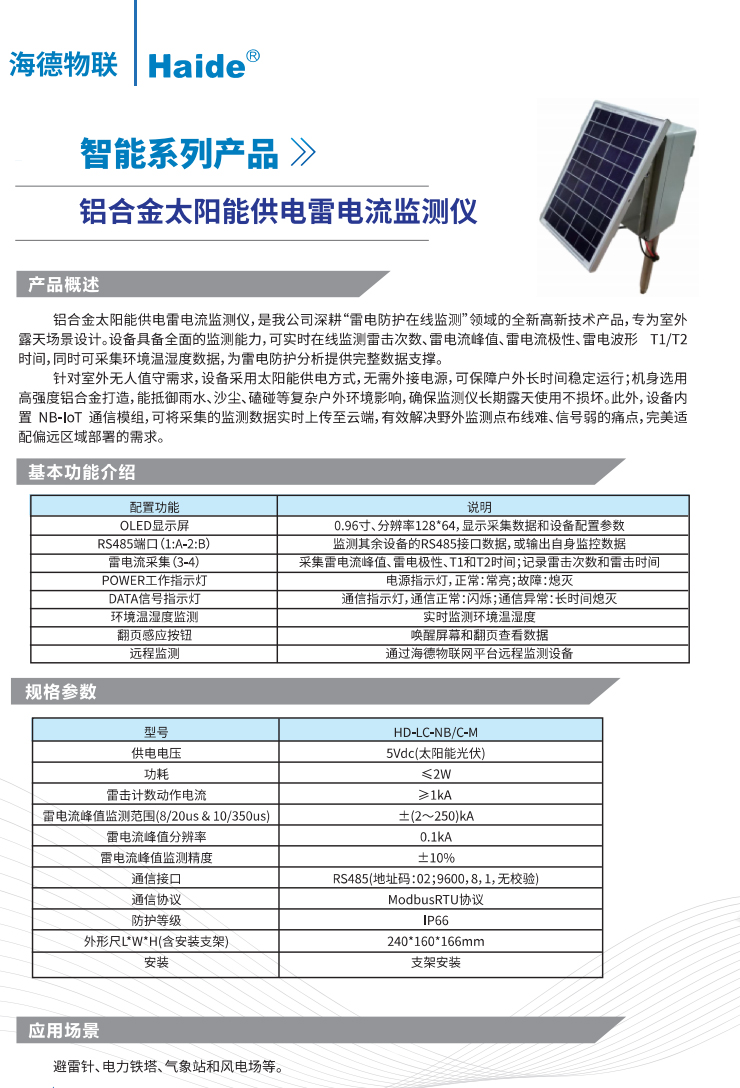

性能简述：

铝合金太阳能供电雷电流监测仪，是我公司深耕“雷电防护在线监测”领域的全新高新技术产品，专为室外露天场景设计。设备具备全面的监测能力，可实时在线监测雷击次数、雷电流峰值、雷电流极性、雷电波形T1/T2时间，同时采集环境温湿度数据，为雷电防护分析提供完整数据支撑。

针对室外无人值守需求，设备采用太阳能供电方式，无需外接电源，可保障户外长时间稳定运行；机身选用高强度铝合金打造，能抵御雨水、沙尘、磕碰等复杂户外环境影响，确保监测仪长期露天使用不损坏。此外，设备内置NB-IoT通信模组，可将采集的数据实时上传至云端，有效解决野外监测点布线难、信号弱的痛点，完美适配偏远地区部署的需求。

OLED显示屏：0.96寸、分辨率128*64，显示采集数据和设备配置参数。

RS485端口(1:A-2:B)：监测其余设备的RS485接口数据，或输出自身监控数据。

雷电流采集(3-4)：采集雷电流峰值、雷电极性、T1和T2时间；记录雷击次数和雷击时间。

POWER工作指示灯：电源指示灯，正常:常亮；故障:熄灭。

DATA信号指示灯：通信指示灯，通信正常:闪烁；通信异常:长时间熄灭。

环境温湿度监测：实时监测环境温湿度。

翻页感应按钮：唤醒屏幕和翻页查看数据。

远程监测：通过海德物联网平台远程监测设备。

应用场景：避雷针、电力铁塔、气象站和风电场等。

安装使用方法：

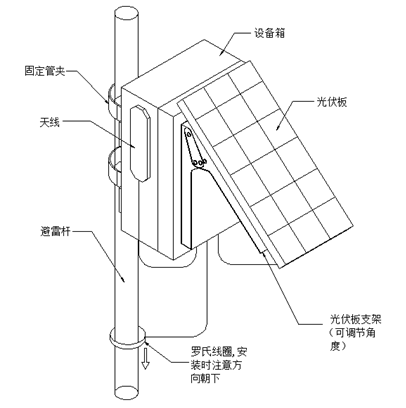

把雷电流监测仪 HD-LC-NB/C 固定到需要探测雷击的引下线或避雷器接地线附近，然后打开太阳能供电电箱内电池开关，然后按上图完成设备的固定，接线，调整光伏板角度即可。

雷电流监测仪电源的接线方法：
① 雷电流监测仪的 + 端口与 5Vdc 电源的 + 端口相接
② 雷电流监测仪的 - 端口与 5Vdc 电源的 - 端口相接

雷电流峰值采集线圈的接线方法：
① 将雷电流峰值采集线圈的 LS 接线端子接入雷电流监测仪的 LS 端口（端口3）；
② 将雷电流峰值采集线圈的 GND 接线端子接入雷电流监测仪的 LS 端口（端口4）；
③ 将接地引下线上穿过雷电流峰值采集线圈中心孔。
*注意：雷电流峰值采集线圈需要区分电流方向。

供电后即可在雷电流监测仪的 OLED 显示屏上通过翻页感应键查看采集的数据和相关配置信息，也可通过 RS485 调试设备连接设备到电脑之后使用 Modbus 工具软件查看采集的数据，或者通过我公司分配的账号登录海德物联网 IOT 的管理平台，就能查看到设备的最新状态以及采集的各项数据。RS485 接口的通信按照"HD-LC-NB-C-雷电流监测仪通信协议.doc"文件的定义来实现。
