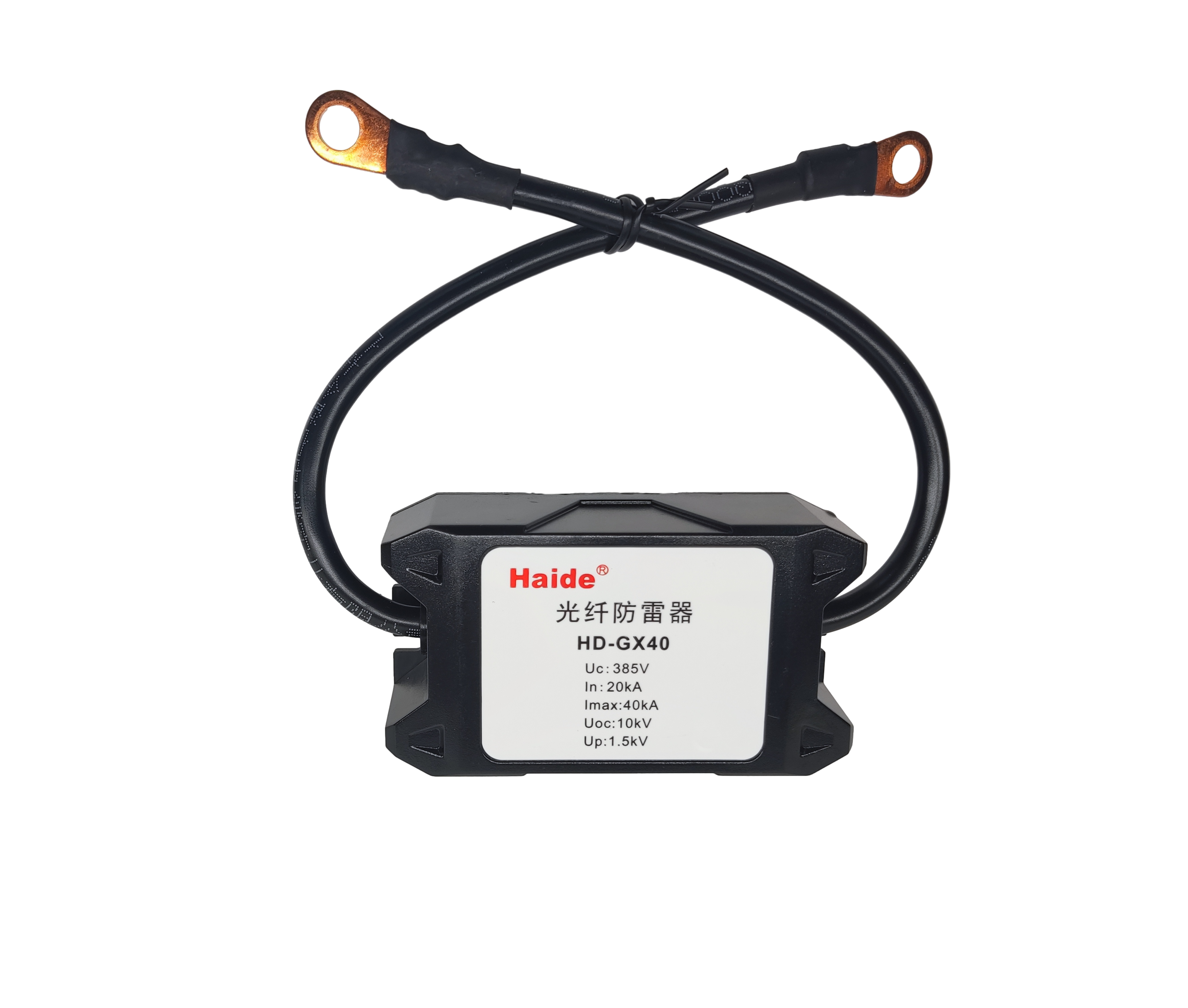

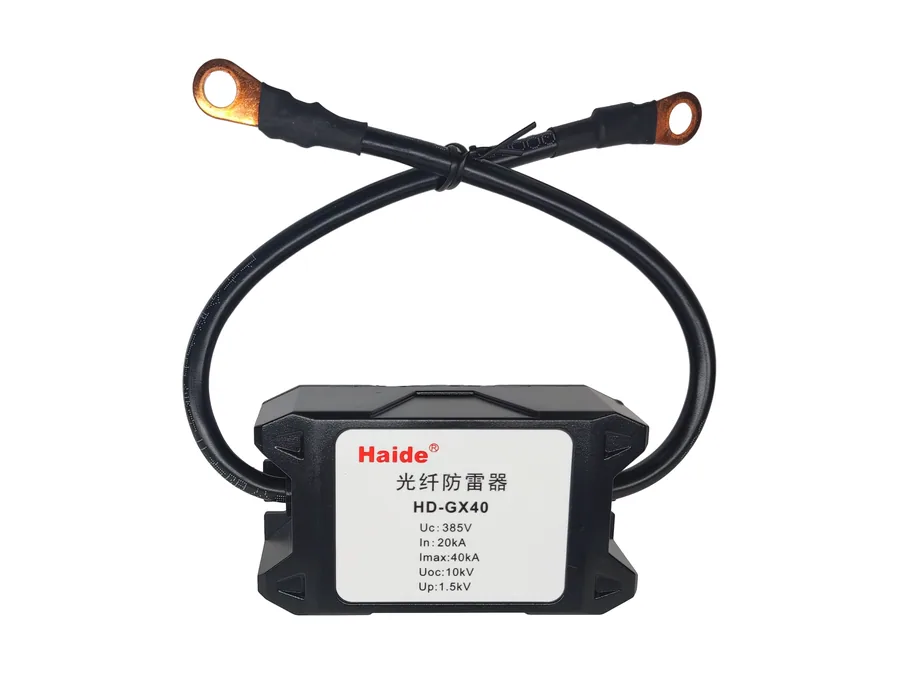

光纤防雷器 HD-GX
防雷接地与辅助相关产品所属分类
35mm 导轨安装方式
可提供规格书索取
五年承诺服务质保服务
下载规格书 / 图纸
光纤防雷器 HD-GX 说明书（PDF，约 0.1 MB）
点击下载 PDF性能简介：
光纤避雷器系列产品是专用于光纤加强芯线接地使用的新型器材，使用该防雷器的作用是当在正常工作情况下为开路状态，从而隔离了加强芯与接地点之间的相互干扰；在感应雷或其他干扰脉冲到来时，能在极短的时间内导通，在加强芯与接地点之间形成电气通道，从而避免因加强芯与地线间等电位差太高而损坏设备。
技术参数表：
| 型 号 | HD-GX20 | HD-GX40 | HD-GX60 |
|---|---|---|---|
| 最大持续工作电压Uc | 385V | ||
| 标称放电电流In（8/20us） | 10kA | 20kA | 30kA |
| 最大放电电流Imax（8/20us） | 20kA | 40kA | 60kA |
| 耐受冲击电压Uoc | 10kV | ||
| 电压保护水平Up | 1kV | 1.5kV | 2.2kV |
| 隔离电压 | 600V | ||
| 响应时间Ta | ≤100ns | ||
| 工作温度范围Tup | -40℃至+80℃ | ||
| 最小安装导体截面 | 10mm2多股线 | ||
| 保护等级 | IP67 | ||
| 外形尺寸 | 95*53*30mm | ||
| 外壳材料 | 防火阻燃热塑性材料 | ||
| 接线方式 | 串联 | ||
安装与维护：
1、使用时只需将防雷器两端分别与光纤加强芯线、地线相接，即可发挥其光纤加强芯线与地线隔离作用。
2、 雷雨季节应经常检查防雷器压降是否正常（1mA时为360V，允许误差为±1V），异常时应给予更换。
