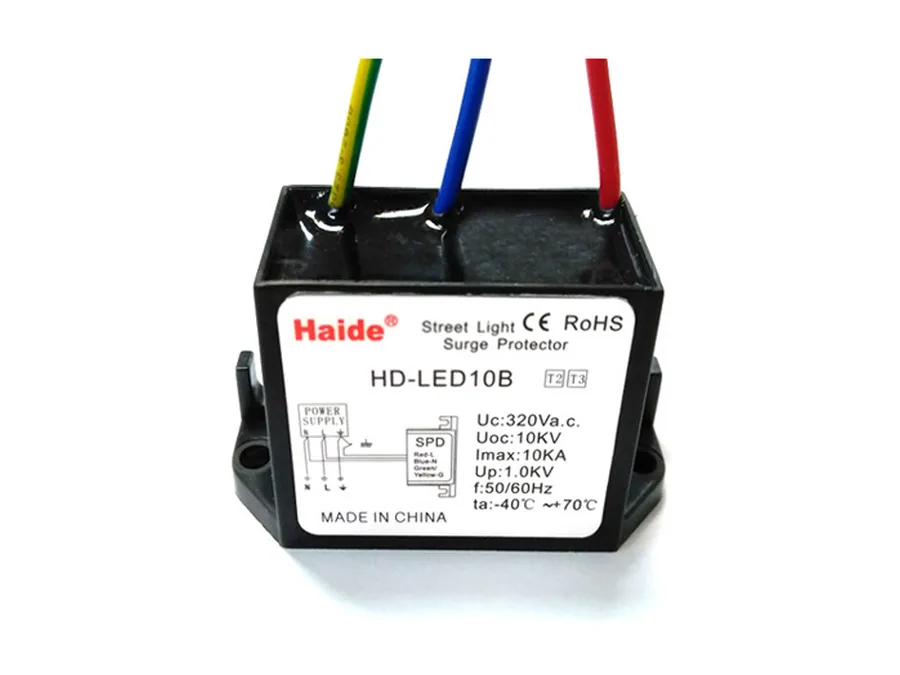

LED电源防雷器 HD-LED10B
LED电源防雷产品所属分类
螺丝固定安装方式
可提供规格书索取
五年承诺服务质保服务
下载规格书 / 图纸
HD-LED10B 产品规格书（PDF）可直接下载；需要选型报价可在线留言。
下载 PDF 规格书LED电源防雷器
性能简介：
本产品核心部件采用进口名牌浪涌吸收器件，经严格筛选，性能优越，质量稳定，外壳为防火工程塑料，环氧树脂封装，体积小，安装方便；为LED供电线路提供高可靠的防雷防过压保护。产品内置半导体浪涌吸收器件，箝位准确，残压输出极低。适用于LED供电系统电源线路的防雷保护。此款产品并联安装。
技术参数表：
| 型号 | HD-LED10B | ||||
|---|---|---|---|---|---|
| 依据IEC61643-11，SPD | III/T3/D | ||||
| 认证 | UL，CE，CB，RoHS | ||||
| 标称工作电压Un | 110-277V（或可选） | ||||
| 最大持续工作电压Uc | 320V（或可选） | ||||
| 耐受冲击电压Uoc及耐受次数 | 10KV（100） | ||||
| 标称放电电流In（8/20μs）及耐受次数 | 5KA（100） | ||||
| 最大放电电流Imax（8/20μs）及耐受次数 | 10KA（10） | ||||
| 电压保护水平Up | 3KV | 6KV | Uoc | In | |
| 电压保护水平Up | （N-L）KV | 1.2 | 1.2 | 1.2 | 1.5 |
| 电压保护水平Up | （L-PE）KV | 1.2 | 1.2 | 1.2 | 1.5 |
| 电压保护水平Up | （N-PE）KV | 1.5 | 1.5 | 1.5 | 1.5 |
| 漏电流 | ＜5μA | ||||
| 响应时间Ta | ≤25ns | ||||
| 工作温度范围Tup | -40℃至+70℃ | ||||
| 保护等级 | IP67 | ||||
| 外壳材料 | Vo级防火工程塑料 | ||||
| 接线方式 | 并联 | ||||
| 接口形式 | 引线/端子 | ||||

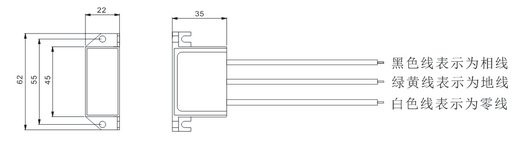

| 外形尺寸 | 62*35*22mm | ||||
| 故障指示 | 无（可选：故障指示灯L） | ||||
安装方法：
1）保护器的电压参数与设备工作参数不符时，可能影响线路的工作，建议选型时确定设备工作电压。
2）将电源相线（L）、零线（N）分别串联接入电涌保护器相应接线端子，保证牢固及可靠，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好电气连接。
