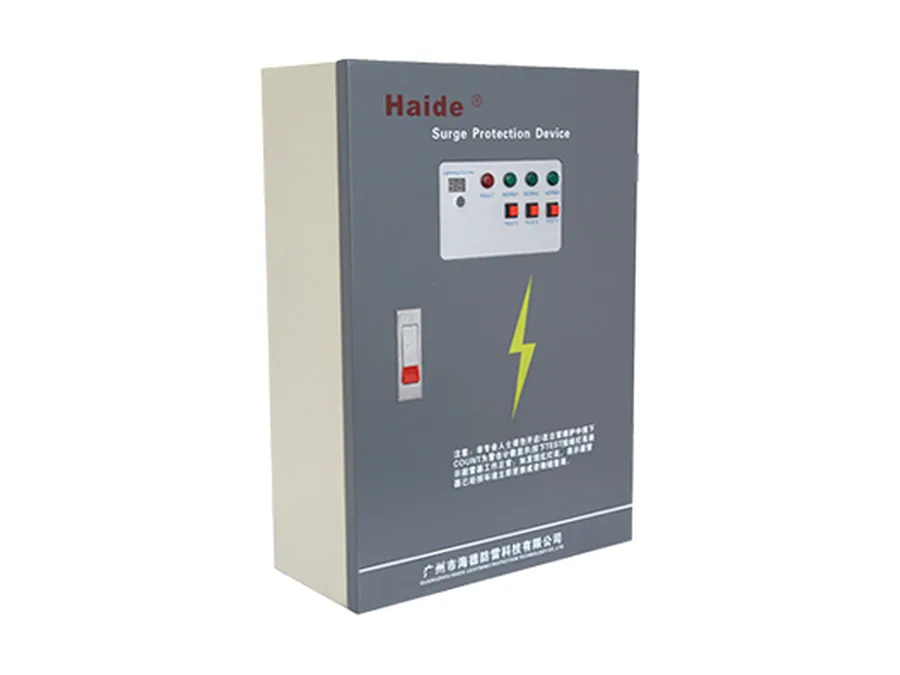

单相电源防雷箱(加大型)
性能简介:
低压配电系统电涌保护器,箱式,依据IEC标准设计,具有失效检测指示、雷击计数显示,加装过流过热保护装置,具备极大的雷电流泄放能力,适用于建筑物总电源系统的防雷保护,维护极为方便,适用于建筑物、机房、工厂、企业等总电源的一、二级防雷,确保电子设备及其他用电设备的安全运行,维护极为方便,此防雷器并联于线路中,对后接设备的功率无限制。
技术参数表:
型 号
HD-D220B-DX200
HD-D220B-DX100
HD-D220B-DX80
HD-D220B-DX60
标称工作电压Un
220V
220V
220V
220V
最大持续工作电压Uc
275V
275V
275V
275V
标称放电电流In(8/20us)
100KA
50KA
40KA
30KA
最大放电电流Imax(8/20us)
200KA
100KA
80KA
60KA
电压保护水平Up
4KV
2.5KV
2.3KV
2KV
前置过流保护
125A
125A
125A
63A
响应时间Ta
≤25ns
工作温度范围Tup
-40℃至+70℃
工作状态指示
绿灯为正常工作,红灯为故障指示。
最小安装导体截面
6mm2多股线
雷击记数器
具备
保护等级
IP20
外形尺寸
360*500*160mm
外壳材料
金属喷涂
接线方式
并联
保护方式
1+1/2+0
安装方法:
建议导线规格:不小于6平方,导线要求短、直。
